趙貴清  謝紹瑋  徐世彪  王世剛  王昌文  彭寧寧  妥建德

（酒鋼(集團)有限責任公司）

摘  要：焦?fàn)t煤氣是一種寶貴的資源,高爐噴吹焦?fàn)t煤氣技術是鋼鐵聯合企業實現"低碳經濟"、尋找新的利潤增長點的新技術、新途徑。重點闡述了高爐噴吹焦?fàn)t煤氣技術的工藝機理和技術特點,并且較為詳盡的介紹了國內外關于該技術的發展現狀及應用效果。新技術的出現也為酒鋼高爐進行低碳煉鐵提供了思考,根據高爐噴吹焦?fàn)t煤氣技術具有的工藝特點、借鑒國內外鋼廠擁有的實踐經驗,結合酒鋼實際現狀,就這一新技術在酒鋼的應用進行了可行性分析。

關鍵詞：高爐；噴吹焦?fàn)t煤氣；CO2減排；應用

1 引言

焦炭在高爐中有一項無可替代的作用，就是維持高爐料柱透氣性的骨架作用。而焦炭在高爐內的發熱劑和還原劑的作用則可通過提高噴煤量、提高熱風溫度來代替，它們對于降焦的作用是顯而易見的。噴吹煤粉也是高爐實現降本增效的重要技術措施。

近年來開發新的綠色能源如天然氣、焦?fàn)t煤氣等富含還原劑( 碳、氫) 的物質，來進行高爐噴吹，既能通過替代部分冶金焦炭緩解煤炭資源緊張局面，又能實現節能減排，同時也為煤氣尋求一種更為高效的利用途徑[1-2]。焦?fàn)t煤氣屬于氫系還原劑，與碳系還原劑相比，在還原鐵礦石時產生的是H2O 而非CO2，所以更有利于減少CO2排放。因此，高爐噴吹焦?fàn)t煤氣技術的實施，不僅可通過節焦作用產生一定的經濟效益，也會起到CO2減排作用，能夠給企業帶來經濟和環保的雙重效益。

2 高爐噴吹焦?fàn)t煤氣工藝特點

2.1 焦?fàn)t煤氣的性質

焦?fàn)t煤氣 是在煉焦過程中，在隔絕空氣條件下，精煤經高溫干餾產生的氣體產物[3]。經過生產回收和凈化處理后成為煉焦最主要的副產品。生產1t 焦炭大約產生425m3煤氣量，除去回爐助燃外，會產生約200m3的焦?fàn)t煤氣供用戶使用。凈化后焦?fàn)t煤氣的主要成分如表1 所示。凈焦?fàn)t煤氣的主要成分是H2和CH4，發熱值為16500～18500kJ/m3。因此，焦?fàn)t煤氣是一種氣體燃料，更是一種高氫含量的良好還原劑。

2.2 高爐噴吹焦?fàn)t煤氣工藝

將焦?fàn)t煤氣加壓至高于風口壓力，然后經管路系統輸送到達高爐各風口，在壓力的作用下，經噴槍噴入高爐內，實現焦?fàn)t煤氣的高爐噴吹[4]。

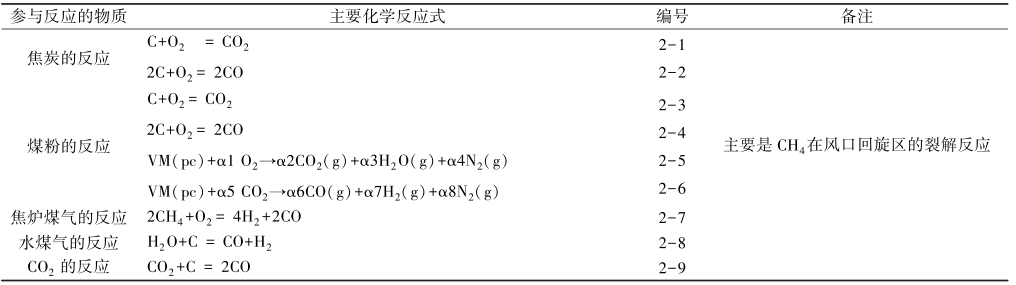

在高爐風口回旋區前端，焦炭與氣體中氧反應主要生成二氧化碳，并放出大量的熱。在回旋區后端及邊界層，氧基本消耗殆盡，焦炭與二氧化碳發生碳的溶損反應并吸收部分熱量。同時還有碳的不完全燃燒反應、水煤氣反應、碳與氫氣的反應等等，其中以碳的完全燃燒和溶損反應為主[5]?；匦齾^(qū)的主要反應詳見表2。

因此，風口回旋區以及爐缸內煤氣的最終成分是以CO、H2和N2為主[6]。焦?fàn)t煤氣除本身已含有大量的H2外，其中的CH4還將在風口回旋區完成裂解反應。噴入高爐的焦?fàn)t煤氣在離開風口回旋區后，最終成分中H2含量將達到75%左右。噴入高爐的焦?fàn)t煤氣在風口回旋區發生燃燒和分解反應，既提供了還原劑也供給了大量熱量，實現替代部分焦炭的作用。

2.3 工藝特點

相比未噴吹焦?fàn)t煤氣的高爐，噴吹焦?fàn)t煤氣有以下幾大優點[3]:

⑴ 為高爐提供高氫含量的良好還原劑。焦?fàn)t煤氣的主要成分是氫氣。與C 和CO 比較，氫氣是優質還原劑，具有消耗熱量少、還原速度快等優點，噴入高爐替代焦炭中的碳，有利于實現節焦。

⑵ 實現CO2減排。焦?fàn)t煤氣中氫氣在高爐內的還原產物是H2O，與噴入煤粉相比，由于入爐碳含量減少，最終實現CO2排放量的明顯降低。

⑶ 改善能量利用率，提高焦?fàn)t煤氣價值。焦?fàn)t煤氣在爐內完成還原反應后，剩余的能量是爐頂煤氣中的平衡H2和CO，可作為熱風爐加熱的加熱燃料等。與用于發電相比，焦?fàn)t煤氣的能量利用率提高約80%。因此，總的能量利用率得到較大幅度的提高。

⑷ 工藝成熟操作簡便。焦?fàn)t煤氣噴吹包括加壓、輸送以及噴吹。與噴吹煤粉相比，由于主要是針對氣體的處理過程，設備投資低，操作簡便。而且由于焦?fàn)t煤氣不含灰分，致使?fàn)t渣量降低小，對降低壓力損失和高爐強化有益處。

3高爐噴吹焦?fàn)t煤氣技術在國內外的發展現狀

3.1 國外發展?fàn)顩r

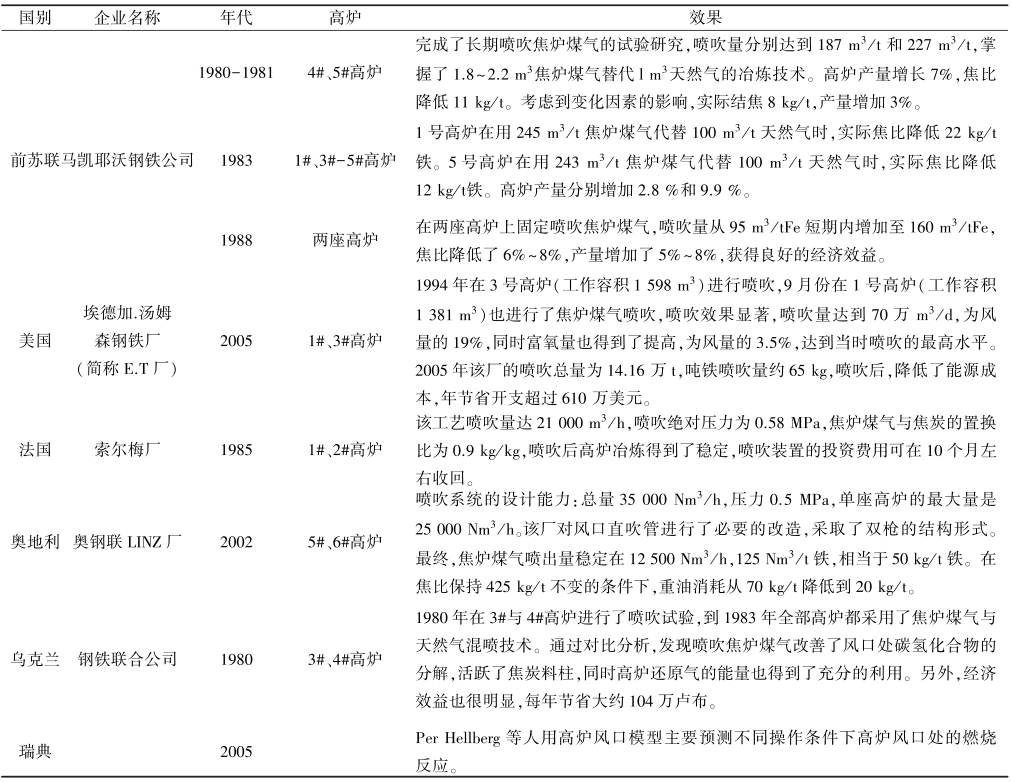

針對焦?fàn)t煤氣噴吹技術，國外研究已經取得預期效果，個別高爐也成功得到實踐[7－10]。其中比較典型的詳見表3。

3.2 國內發展?fàn)顩r

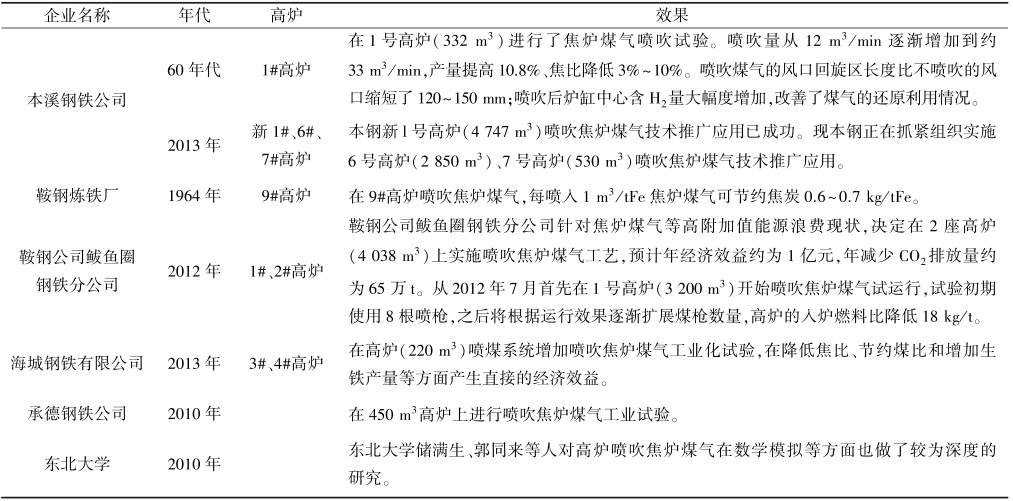

國內研究始于上世紀60 年代，在技術實踐上也取得寶貴經驗。近年來受燃料價格上漲、新建焦?fàn)t后焦?fàn)t煤氣產量增加等因素的影響，多家國內鋼鐵企業又開始重點關注高爐噴吹焦?fàn)t煤氣研究[11－14]，詳細情況見表4。

4 噴吹焦?fàn)t煤氣技術在酒鋼高爐應用的前景

對于焦?fàn)t煤氣的高爐噴吹技術，由于國內外鋼企曾擁有的寶貴實踐經驗及其具有的技術特點，為酒鋼高爐的低碳煉鐵進而實現CO2 減排提供了可能。我們一方面應抓緊研究技術細節、跟蹤相關企業的應用實踐，為快速實現新技術的引進和落地，取得低碳、節能、減排的效果做出積極的努力; 另一方面可通過采取提高轉爐煤氣、高爐煤氣的回收率和利用率，并改進各用戶的燃燒技術以提高燃燒效率等技術措施，進一步節約焦?fàn)t煤氣供高爐噴吹，以期獲取更高的效益。

榆鋼閑置的發生爐煤氣站也是實現低碳煉鐵的潛力所在。發生爐煤氣主要成分是CO ( 28%~32%) 和H2 ( 13%~15%) ，還有少量的CH4 ( 2%~3%) ，其余成分為N2和少量CO2，發熱值6500 kJ /m3。就高爐噴吹來說，發生爐煤氣有效成分為CO+H2+CH4，體積百分含量為43%～ 50%。與焦?fàn)t煤氣相比，有效成分是焦?fàn)t煤氣的二分之一。

與高爐煤氣相比，CO和H2含量較高，有效成分是高爐煤氣的二倍。當然這是一項系統工程，需要通盤考慮。如果實現焦?fàn)t煤氣或發生爐煤氣噴吹高爐，再配以富裕煤氣發電技術，將取得更為客觀的綜合經濟效果。

5 結語

焦?fàn)t煤氣是一種寶貴的資源，可成為鋼鐵聯合企業新的利潤增長引擎。我們?cè)诶媒範t煤氣時不應僅僅停留在它的熱值上，還應關注煤氣的綜合資源化利用上。針對酒鋼實際情況，應密切跟蹤國內外高爐低碳煉鐵的技術發展?fàn)顩r，同時抓緊研究高爐噴吹焦?fàn)t煤氣等還原性氣體的工藝路線和關鍵技術，這對實現酒鋼煉鐵可持續發展，促進節能減排具有重要意義。

參考文獻

[1］ 劉潤生．低碳高爐煉鐵新技術及在安鋼應用的可行性[J］．河南冶金，2011，19 (03) : 1-4/ /9．

[2］ 毛艷麗，曲余玲．鋼鐵聯合企業焦?fàn)t煤氣高附加值利用技術[J]．冶金叢刊，2014( 04) : 36-40．

[3］ 郭同來，柳政根，儲滿生，等．焦?fàn)t煤氣綜合利用技術淺析[A］．2010 年全國煉鐵生產技術會議暨煉鐵學術年會論文集[C]．北京: 中國金屬學會煉鐵分會，2010: 1098-1105．

[4］ 康媛，朱世杰，姜海罡．承鋼6#高爐噴吹焦?fàn)t煤氣實踐[A］．2012 年全國煉鐵生產技術會議暨煉鐵學術年會文集( 下) [C]．中國金屬學會，2012: 21-22 / /43．

[5］ 郭術義．高爐回旋區湍流特性研究[D］．山東: 山東大學，2006: 7-8．

[6］ Chu M，Yagi J，Shen E Modelling on blast furnace process and innovative ironmaking technologies [M]． Shenyang: Northeaetem University Press，2006: 160-162．

[7］ 郭同來．高爐噴吹焦?fàn)t煤氣低碳煉鐵新工藝的數學模擬[D]．沈陽: 東北大學，2010: 79．

[8］ 張子鎧( 譯) ，崔時( 注校) ．馬凱耶沃鋼鐵公司高爐噴吹焦?fàn)t煤氣( 摘譯) [J]．太鋼譯文，1991( 02) : 7-11．

[9］ 崔艷 (譯) ，歐治學( 校) ．高爐噴吹焦?fàn)t煤氣[J］．重鋼技術，1997，40( 02) : 15-18．

[10］ JusseuN，魯洪大(譯) ．法國索爾梅廠2 號高爐噴吹焦?fàn)t煤氣[J]．冶金能源，1988，07( 02) : 61-62．

[11］ 中國煉鐵三十年編輯組．中國煉鐵三十年( 1949-1979) [M]．北京: 冶金工業出版社，1981: 229-246．

[12］ 鞍鋼九高爐噴吹焦?fàn)t煤氣［J]．鋼鐵，1966( 03) : 64-65．

[13］ 王月秋，趙冬云，劉穎．鞍鋼鲅魚圈高爐噴吹焦?fàn)t煤氣技術［A]．第九屆中國鋼鐵年會論文集[C］．中國金屬學會，2013: 608-611．

[14］ 賈立軍，王冰，孟淑敏．高爐煉鐵節能降耗及資源合理利用技術[A]．2014 年全國中小高爐煉鐵學術年會論文集[C]．中國金屬學會，2014: 115-118．
