焦炭是高爐冶煉中最重要的原料，它不僅是發熱劑、還原劑和滲碳，還能起到料柱骨架作用，其中最重要就是料柱骨架作用。降低入爐焦水及入爐粉末量可以有效的提高整個料柱透氣透液性，尤其在穩定爐溫、爐缸熱度及焦炭熱強度方面都有良好的作用。由于我廠焦炭產能有限，只能提供50%左右的焦炭，其余全部從外廠購入，因此降本壓力巨大，故焦炭采購廠家較多，產品質量參差不齊，尤其焦水很難控制在一定范圍，對爐況有很大影響。通過到外廠參觀學習發現可以引用熱風爐廢氣對槽下焦炭進行烘干，這樣可以保證入爐焦水的穩定性，減少對爐溫及爐況的波動，穩定產量降低消耗。
南鋼3號高爐焦炭烘干項目前期經過討論、論證后制定可行性方案實施，項目經過幾個月的緊張建設于2019年5月9日正式投入使用，使用后爐況較使用前穩定性增加，高爐順行度增加。
1 烘干工藝流程及主要設備參數
工藝流程：熱風爐→煙氣管道→取氣口電動蝶閥→引風煙氣管道→引風機→高溫?zé)煔獗毓艿馈共鄣撞窟M風手動調節閥→焦槽底部進風支管→焦槽→焦倉頂部廢氣排出口手動插板閥→除塵風管→袋式除塵器→除塵風機→排氣筒（煙囪）
工藝生產線設備包括熱風爐煙氣引風機主電機及除塵風機等主要設備，下面是兩個風機的主要參數性能；
引風機主要參數性能和設計指標：
風量：140000m3/h
全壓：7500Pa
拖動主電機電壓：10kV
拖動主電機功率：500kW
主要形式：直連式
防護等級：耐高溫、戶外型
正常工作溫度：130℃~180℃，（極端最高溫度≤220℃）
除塵風機主要參數性能和設計指標：
風量：160000m3/h、全壓：5000Pa
拖動主電機電壓：10kV
拖動主電機功率：315kW
主要形式：直連式
防護等級：耐高溫、戶外型
正常工作溫度：60℃~100℃，（極端最高溫度≤120℃）

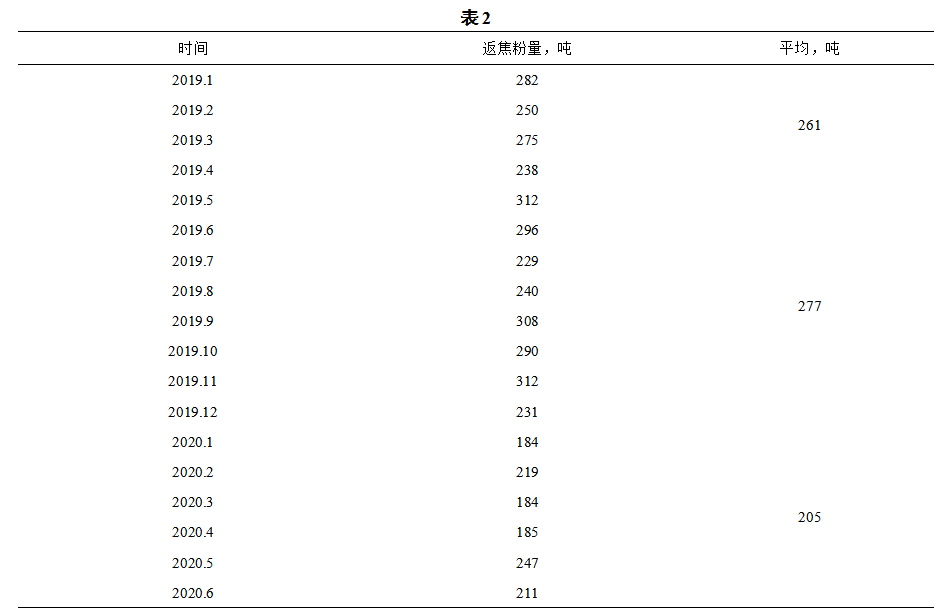

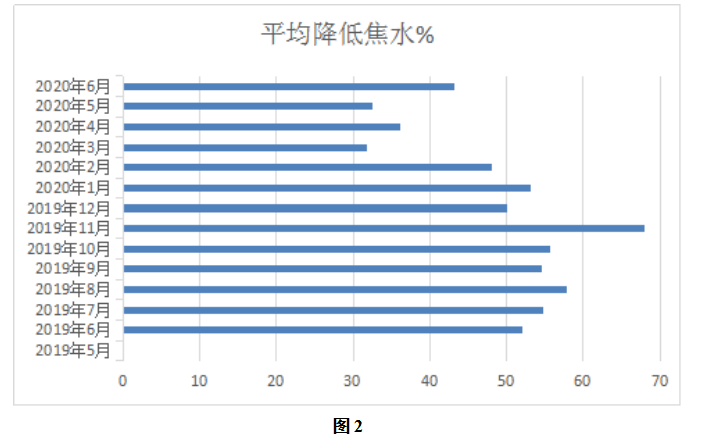

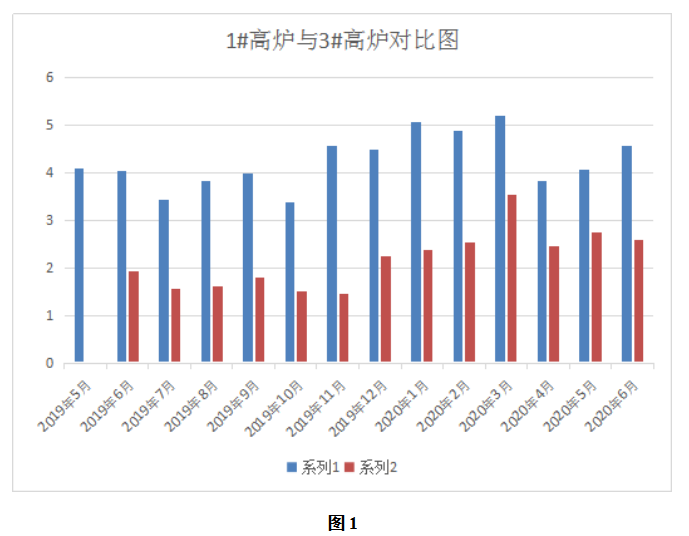

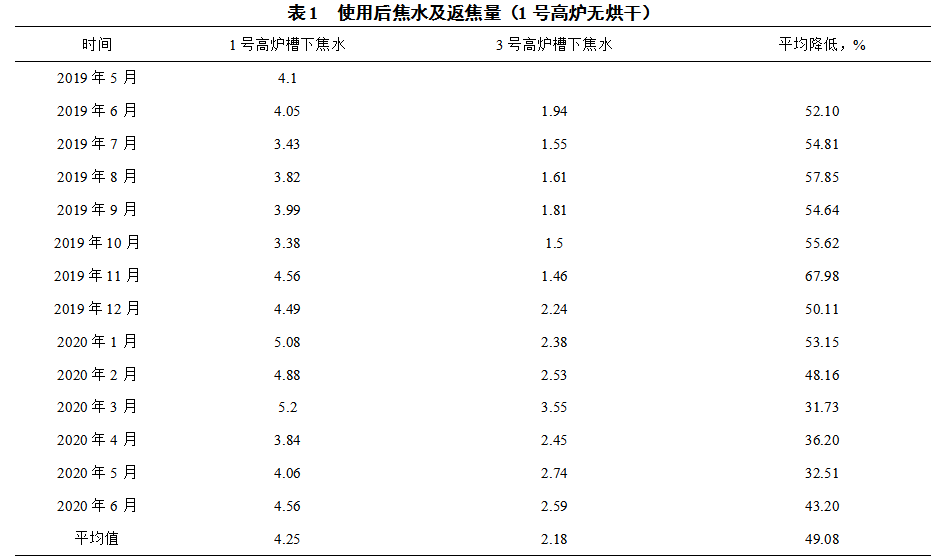

從圖表1中可以看出，使用焦炭烘干后入爐焦炭水份大幅度降低，圖2中顯示去水率在31.73%~67.98%，平均去除焦水49.08%，平均去除2%~2.5%左右的焦水，根據經驗可以降低6~8kg/t燃料消耗。圖表3中可以看出2019年5月以后到2019年12月返焦量明顯增多（1~5月烘干為投用），平均增加返焦16噸/天，說明焦炭加熱后很多內在的粉末都被除塵風機吸走，可以提高整體料柱透氣透液性。
2 高爐主要指標

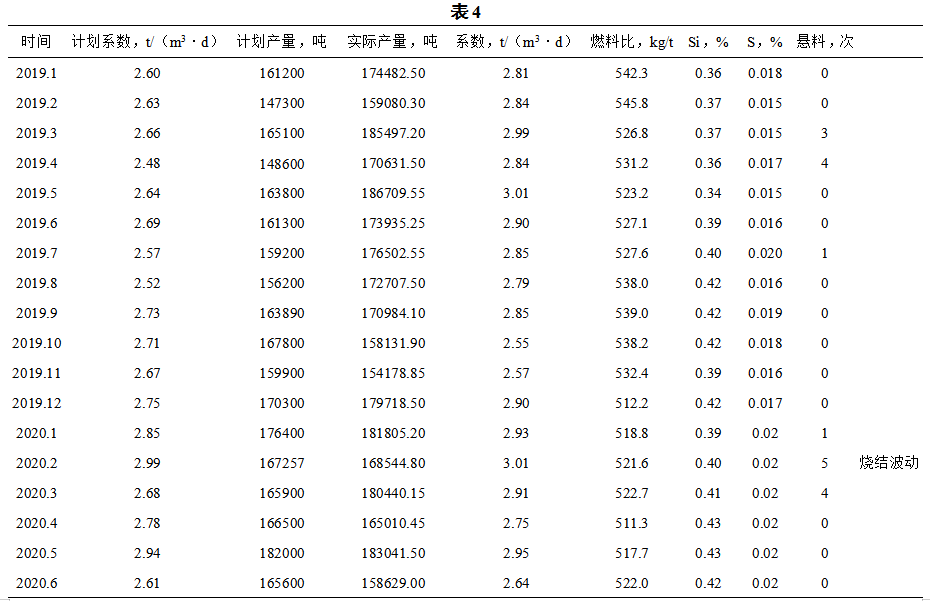

從表3中可以看出，產量在烘干前后基本無太明顯變化，但是爐況穩定性較烘干前有所提高，尤其懸料次數，烘干后基本無懸料。消耗方面烘干后降低10kg/t，爐溫較烘干前上升0.05%，消耗下行，爐溫上行，說明爐況穩定性好，煤氣利用率高。2020年由于燒結波動導致爐況波動較大。
通過以上數據說明，焦炭烘干對高爐影響很大，尤其焦水及焦粉，這兩項降低可以較大幅度的提高高爐料柱透氣透液性，穩定槽下焦炭量，避免因水分過高造成焦炭虛重。同時可以穩定爐內兩道氣流，穩定熱制度及爐缸工作狀態，提高爐況穩定順行以及煤氣利用，降低燃料消耗，為高爐繼續強化冶煉提高保障。
3 焦炭烘干過程的管理
在煙氣總管開口附近、預熱總管上安裝電動調節閥用以控制煙氣總管流量，在預熱支管上安裝電動調節閥用以調節各焦炭倉支路煙氣流量。
為確保安全起見，在風機入口前安裝煤氣在線監測系統，當煤氣濃度達到一定標準時，遠程控制報警實現連鎖保護停機，避免過量煤氣進入焦倉，對槽上作業人員安全構成威脅。同時要求槽上作業人員必須隨身佩戴便攜式煤氣報警器。
在焦炭烘干正常使用中，要求焦倉位大于4.5米，低于4.5米時應禁止使用本倉排料，并通知供料及時補料。若不能及時補料，高爐還要正常供料應現場關閉焦倉進氣閥門，然后再進行排料作業。待倉位補料到4.5米以上時，現場再打開焦倉進氣閥門進行烘干。
4 焦炭烘干對其他設備的影響
焦炭烘干后可以提高槽下焦炭篩分效果，降低入爐焦粉量，提高高爐透氣性進而提高爐況穩定順行。同時焦水降低后入爐焦炭在上部吸熱量將減少，可以提高爐頂溫度，減少干法布袋除塵器的布袋板結、破損。也可以降低煤氣中粉塵含量，降低熱風爐蓄熱室格子磚渣化，孔隙堵塞，提高熱風爐使用壽命。也可以降低煤氣中水汽含量，提高煤氣熱值，有效減少煤氣管道冷凝水、TRT葉片的腐蝕狀況，提高TRT發電量。
5 焦炭烘干的不足之處
首先槽下焦倉在排料中上下?lián)P塵較大；除塵灰由于熱氣加冷料管道內可能存在冷凝水，易造成除塵管道堵塞，除塵灰排放受阻；煙氣對環保篩及除塵管道有一定腐蝕性，由于煙氣中含有SO化物、NO化物遇水會形成酸性化物，會造成管道等設備的一定腐蝕，降低使用壽命；焦倉堵料時，有熱煙氣流出，人員清理存在安全風險。
針對以上問題，相關人員正在制定可行性的方案來解決，后續繼續跟蹤。
6 總結
總體焦炭烘干對高爐穩定順行及其他設備是有很大幫助的，效果也是很明顯的。但是同樣也存在一些安全環保問題，需要相關人員繼續改造，爭取在各項指標都達標。
