王寶海  趙立軍  姜彥兵  龔繼斌  李偉偉

(鞍鋼股份有限公司）

摘  要：鞍鋼魚魚圈2號高爐中修更換銅冷卻壁后，為提高煤氣利用率、降低高爐燃料比，開展了取消中心加焦布料制度的實踐。通過先調整中心加焦擋位，初步形成了“平臺+漏斗”的布料模式，之后再縮小中心漏斗、降低礦焦角位差和綜合調整礦焦角位差等手段，2號高爐成功取消了中心加焦，爐況穩定順行，煤氣利用率提高到50%以上，燃料比下降到502kg/t。

關鍵詞：大型高爐  中心加焦  煤氣利用率  燃料比

鞍鋼站魚圈2號高爐（4038m3)于2009年4月26日點火送風，投產后一直采用中心加焦的裝料制度，順行狀態良好。2014年之后，隨著原燃料質量下降，冷卻壁破損逐漸加重，煤氣利用率逐漸下降，燃料比逐漸上升，并且由于銅冷卻壁破損嚴重，于2016年4月25日降料線中修，更換7~11帶銅冷卻壁。中修投產后，從第一批料開始，嘗試突破多年來的傳統理念，改變?cè)瓉淼难b料制度，開展取消中心加焦布料實踐。

1  中修前布料制度

1991年9月，鞍鋼首次在11號高爐（2580m3)開展中心加焦試驗，初始中心加焦1圈，中心加焦量為7.7%,之后中心加焦增加到3圈，中心加焦量為25%。試驗結果發現，爐頂煤氣CO2提高1%、日產量增加74t、燃料比下降5kg/t;高爐休風觀測爐頂料面發現，料面中心有直徑約為1m圓形凸起部分，凸起部分煤氣火較大，說明中心氣流活躍[1-2]。從此，鞍鋼高爐均采用中心加焦技術，而且中心加焦逐漸增大到5~6圈，中心加焦量增加到30%以上。

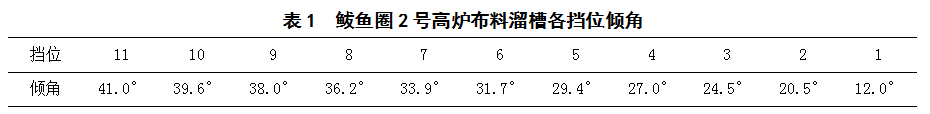

為充分發揮無料鐘布料優勢，準確確定布料溜槽傾角，在2號高爐開爐裝料過程中，采用激光料面測試技術，根據料流軌跡測量結果，修訂布料溜槽各擋位傾角（見表1)。

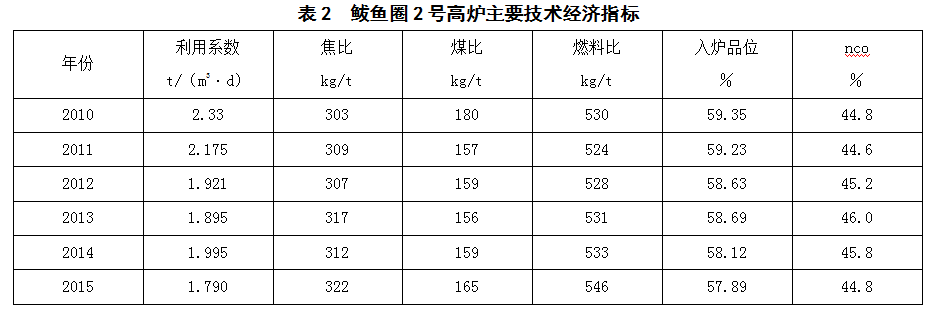

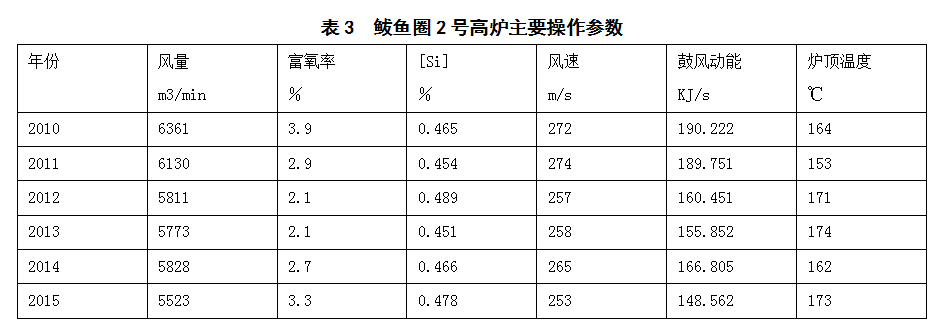

2號高爐自投產以來，一直采用中心加焦，加焦擋位維持12°不變，加焦量在20%~35%,其目的是通過加大中心加焦量改善料柱塊狀帶和軟熔帶的透氣性，同時加快中心死料柱置換速度，改善爐缸料柱的透液性，形成中心發展的倒V型軟熔帶，提高高爐穩定性。2號高爐基本布料矩陣為C1098761（122225）O109876（44322）OS109876（44322）,料線為1.6m,爐況基本穩定，但煤氣利用率始終偏低，基本在44.8%~46.0%;燃料比也一直偏高，最低僅達到524kg/t(見表2),而且隨著原燃料條件逐漸下降，高爐燃料比逐漸攀升，風量也出現萎縮（見表3),產量逐年下降。

2  取消中心加焦的進程

2014年之后，隨著鋼鐵市場行情的變化，2號高爐逐步壓縮產能，并且迫于成本壓力，增大低價低質原燃料的用量，造成原燃料質量大幅度下降。同時，自2014年7月開始，2號高爐爐腰和爐身下部銅冷卻壁水管出現破損，隨著冷卻壁破損程度的加劇，高爐技術經濟指標更加惡化。依據高爐氣流變化，對布料批重、料線、布料矩陣、布料次序等多次進行調整，保證了爐況基本穩定順行。

但是到2016年，2號高爐銅冷卻壁總破損率達到27%,其中第8段銅冷卻壁破損率更是達到81%,休風率大幅增加，順行穩定性惡化，燃料比急劇升高，被迫于4月25日降料線中修，整體更換爐腹到爐身下部所有銅冷卻壁。

2號高爐中修開爐后，考慮到目前中心加焦布料模式在高爐中心形成無礦區過大，高溫煤氣不與礦石接觸，造成熱交換效率降低，煤氣利用率變差[3-5]。借鑒其他鋼鐵企業取消中心加焦的成功經驗，計劃調整布料制度，逐漸形成“平臺+漏斗”的布料模式，提高煤氣利用率，降低高爐燃料比。

2.1  調整中心加焦擋位

考慮到在高爐生產中取消中心加焦，會對原中心發展型的高爐煤氣流分布造成很大影響，為此，利用中修開爐的機會，在2號高爐重新裝料時就取消中心加焦。

2016年5月11日2號高爐開爐裝料時，裝料布料矩陣把原有中心焦炭擋位12°平移到24.5°,即由第1擋位移至第3擋位，同時增加邊沿焦炭圈數，把第10擋位焦炭由原來的布1圈改為布3圈；第10擋位和第9擋位礦石由原來的布4圈改為布3圈，適當疏通邊沿，礦焦角位差由9.5降至2.3°,具體布料制度為C1098763（332223）O109876（33222）OS109876（33222）。

由于開爐恢復初期爐喉溫度比較高，邊沿氣流不穩定，改變布料制度后，效果不佳，至風口全部打開、恢復全風量以后，煤氣流分布逐漸穩定，初步形成了“平臺+漏斗”的料面形狀，高爐順行狀態良好，改變布料制度取得初步效果。

2.2  縮小中心漏斗

開爐恢復過程中，2號高爐爐喉溫度均高，氣流控制不住，考慮到礦焦平臺角差2.3°過小，容易造成平臺偏窄。因此，于5月15日改變布料制度，把布料擋位擴至5擋，第5擋位礦焦均布2圈，同時加寬礦石和焦炭平臺寬度；同時將礦焦角位差降至1.96°,縮小漏斗面積，抑制中心氣流，采用的布料制度為C10987653（3322223）O1098765（332222）OS1098765（332222）。

在2號高爐穩定順行有保證后，逐步減少第三擋位的焦炭，5月19日減至2.5圈，5月27日減至2圈，進一步降低礦焦角位差到1.50°。

通過調整，雖然爐喉溫度圓周方向不均勻、不穩定，但是平均爐頂溫度逐漸下降，煤氣利用率升高且穩定在47%左右，燃料比下降到520kg/t,達到開爐以來最好的水平，取消中心加焦實踐取得成效。

2.3  降低礦焦角位差

(1)2016年6月調整過程。為進一步提高煤氣利用率，減少中心焦炭量，抑制中心氣流。6月上旬逐步將第3擋焦炭向第4擋移動，礦焦角位差進一步降至1.29°,取消小粒度礦石第5擋位布料，布料制度為C10987654（3322222）O1098765（332222）OS109876（44222）至此，取消中心加焦的布料矩陣基本形成，高爐進入穩定期，利用系數逐步上升，燃料比進一步降低。

中心加焦由第3擋位向第4擋位移動后，煤氣流分布沒有得到太大改變，高爐順行能保證，煤氣利用率略有升高，但爐喉溫度仍不穩定。從6月中、下旬開始，進一步微調布料矩陣，尋找邊沿和中心氣流的相互平衡的布料制度，主要調整方向?yàn)檫M(jìn)一步縮小礦焦角位差，以礦焦角位差為0調整目標。將礦焦角位差降至1.12°,同時將第4擋位焦炭減少到1.5圈。

隨著礦焦角位差的減小，高爐煤氣利用率逐步升高達到50%左右，燃料比穩定在520kg/t,高爐順行情況良好，全月無休風或減風。但爐喉溫度仍不穩定，圓周方向分布不均，同時爐身水溫差開始上升，由月初的2.5℃上升至3.5℃。高爐仍存在焦炭負荷較輕、不接受風溫、煤比較低等問題需要解決。

(2)2016年7月調整過程。為進一步降低礦焦角位差，7月初嘗試?yán)^續減少中心焦炭量，減去第4擋位焦炭，將礦焦角位差降低到0.25左右。但實踐效果并不好，中心焦炭減少后，中心氣流明顯受阻，爐身水溫差急劇上升，由4℃上升至7℃，高爐順行也出現波動，7月8日和13日，發生風壓冒尖、懸料事故。為了保證高爐基本順行，第4擋位焦炭又恢復到2圈，將礦焦角位差也調回1.0°左右。

經過討論決定本著繼續疏松邊沿的指導思想調整布料矩陣，增加第9擋位焦炭圈數，由原3圈增加到4圈，并逐步縮小角位差到0.64。

由于布料制度調整過于頻繁，整個7月高爐順行穩定情況較差，爐身水溫差波動大，基本在5~7℃，出現幾次邊沿管道和崩料，減風率增加到3.21%,但高爐煤氣利用率基本能夠穩定在50%左右，燃料比降至510kg/t。

(3)2016年8月調整過程。8月高爐的調整思路是進一步疏通邊沿，逐步縮小礦焦角位差，角位差最小降至0.19°,增加第10擋位焦炭圈數，由原來的3圈增加到4圈，相應地減少第10擋位礦石圈數，由原來的3圈減少到2圈。調整后取得了一定效果，高爐4點爐喉溫度曲線集中且下行，爐頂溫度也有所下降，爐身水溫差逐步穩定，爐體熱負荷逐步穩定，壁體溫度不再波動。

通過逐步擴大礦批的方式，保證焦層厚度，逐步加重焦炭負荷到5.16。高爐順行情況穩定，冶煉強度提高，利用系數穩定在2.0以上，煤氣利用率上升至50.7%且比較穩定，燃料比下降至502kg/t。

(4)2016年9月調整過程。9月上旬開始，2號高爐爐身水溫差再度上升，基本在5~7℃之間波動，最高時甚至上升到10℃。為穩定爐身水溫差，又對布料制度重新調整，尋找邊沿和中心兩道氣流相互平衡。采取先疏通邊沿后疏通中心的調整思路，共計調整布料矩陣25次，但效果均不明顯，邊沿煤氣流仍然分布不均，爐身水溫差仍高位波動，導致氣流不穩，高爐順行波動。

因此，先將礦焦角差降至0.04°,第4擋位焦炭由2圈減少到1圈，目的是疏松邊沿氣流，并將焦炭負荷降至4.9;由于效果不明顯，之后將礦焦角差增加到0.67°,第4擋位焦炭又恢復到2圈，目的是適當發展中心氣流，又沒有取得效果；又重新將礦焦角位差持續向0·調整，雖然高爐不接受熱量的問題有所改善，但煤氣利用率下降到48.1%,燃料比有所升高；邊沿氣流仍不穩定，高爐不接受風壓和壓差，易出邊沿管道、水溫差波動，嚴重影響高爐的順行和鐵水質量。同時，由于長時間風壓維持下限，鼓風動能不足，以及爐溫不足，爐底中心溫度持續下降，爐缸活躍程度大幅降低。

2.4  綜合調整礦焦角位差

鑒于礦焦角位差對改善煤氣流分布的重要性，綜合分析9月所采取的僅通過調整第4擋位焦炭布料圈數、調整第10擋位和第9擋位礦石、焦炭布料圈數等措施，高爐生產效果沒有得到根本性改善的情況，制定以下操作方針：一是高爐下部操作以吹活爐缸為主；二是布料制度以適當疏通中心，增強中心氣流為主。

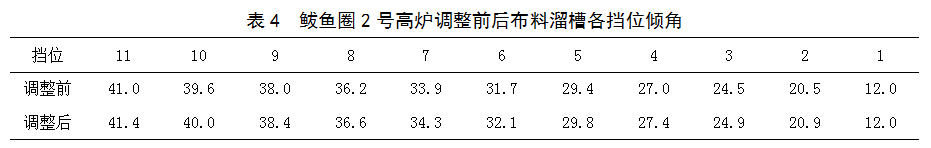

根據中修時對爐頂料面形狀的觀察，料面稍呈“M”型，表明布料溜槽傾角偏小，因此，首先調整所有擋位溜槽的傾角，第2到第11各擋位溜槽傾角各增加0.4°,第1擋位保持不變，調整前后的溜槽傾角見表4。

布料制度調整為第10擋位到第5擋位礦石和焦炭比例保持一致，最內擋位焦炭選擇第4擋位和第3擋位，分別布2圈和1圈焦炭，礦焦角位差增加到1.54°,具體布料制度為C33322210332220533322通過調整布料矩陣，將焦炭向中心轉移，以疏通中心氣流，礦焦角位差逐漸增大。中心氣流逐步變強，高爐穩定性有所增強，水溫差波動逐步減小。高爐減風率大幅降低。邊沿氣流得到控制，爐身水溫差逐步下降，煤氣利用率又上升至50%左右，高爐長期穩定順行。

3  結語

鲅魚圈2號高爐取消中心加焦實踐，經歷7個多月的時間，基本上實現了“寬平臺+深漏斗”的布料模式，過程艱難、代價沉重，但是最終取得了成效，也積累了布料制度調整的經驗。

(1)雖然2號高爐順行產生了波動，但是煤氣利用率大幅度地提高，在原燃料質量下降前提下，燃料比低于歷史最好水平，為降低生鐵成本作出了巨大的貢獻。

(2)本次取消中心加焦實踐過程中，每次爐況波動均與原燃料質量有關，尤其是干焦比例下降、混勻料變堆階段，爐況波動最為明顯。因此，在原燃料質量下降、風量萎縮階段，不宜取消中心加焦，保證原燃料優質和穩定是取消中心加焦的必要條件。

(3)取消中心加焦需要一個長期的實踐過程，不能急于求成，每一步布料制度調整都要有足夠的觀察時間，待氣流變化穩定后再進行下一步動作，避免調整過程中出現反復。
