管控合理的初始煤氣流分布，從而為維護合理的操作爐型打下堅實的基礎。鼓風動能決定回旋區的大小，而風口循環區的大小決定了中心氣流和邊緣氣流的分布狀況。風口循環區長度增加，初始煤氣流將趨向于中心且在徑向上趨于均勻，爐缸狀態趨向于活躍。

1.1.1下部調劑基本原則

初始煤氣流在圓周方向上分布的均勻性將會嚴重影響高爐周向上的溫度場分布，從而影響操作爐型的均勻性?？刂坪侠淼某跏济簹饬鞣植嫉闹饕椒ㄊ沁\(yùn)用下部調劑措施，主要是風口布局和風口面積選擇，使初始煤氣流分布合理，爐缸工作均勻活躍，熱量充沛、穩定。

按照產能與風口面積匹配程度，回旋區面積等于爐缸面積1/2的原則，確定不同產能時的風口面積。風口面積過大，則風速和鼓風動能不足，邊緣氣流發展，中心氣流不足，死料柱增大，爐芯溫度下降；風口面積過小，增大鼓風動能，風速過高，焦炭在回旋區內高速旋轉互相碰撞，發生嚴重粉化，影響爐缸透氣性和透液性。風口面積及布局對高爐產能和燃料消耗具有重要影響作用。因此，根據高爐特點和原燃料條件下制定11高爐風口面積、鼓風動能控制標準。

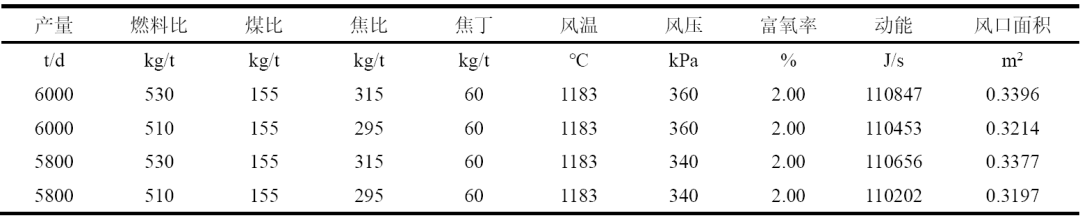

表1  11高爐風口面積、鼓風動能控制標準

1.1.2爐缸工作狀態判斷方法

作為表征高爐爐缸工作狀況的重要參數，爐芯溫度在反映爐缸工況上雖然有滯后性，有針對性地進行爐芯溫度的分析和管理，對指導高爐生產有一定的意義。

爐芯溫度是反映爐缸工況的重要參數。由于爐底構造的不同，以及熱電偶位置的差異等因素，爐芯溫度大相徑庭?？紤]到侵蝕等因素，一般隨著高爐爐役的延長，爐芯溫度呈上升趨勢。對于爐況良好（爐缸活躍）的高爐，在一定的時間段內，爐芯溫度保持相對穩定。

應用爐芯溫度和爐底溫度變化趨勢判斷爐缸工作狀態。當爐況正常時特征，爐芯溫度>次中心溫度>中間溫度>邊緣溫度分布。中心不活特征時爐芯溫度<次中心溫度>中間溫度>邊緣溫度分布。中心堆積特征時爐芯溫度<次中心溫度<中間溫度>邊緣溫度分布。

高爐日常生產中有關煤氣流分布的核心工作是確保邊緣氣流和中心氣流的合理分布比例。中心氣流不通暢，邊緣氣流不均勻，高爐就容易產生邊緣氣流管道，這樣時間長了就容易導致?tīng)t墻局部地方黏結，導致高爐操作爐型在圓周方向上的不均勻，進而使高爐下料不均勻、出現崩滑料、懸料等，煤氣利用率也會隨之波動。當邊緣氣流過重時，使通過邊緣的煤氣流過少，嚴重時易導致高爐爐墻黏結。而當邊緣過輕時，由于軟熔帶上移較多，特別是在低負荷操作時，也會造成爐墻的黏結，使操作爐型變化，影響高爐的穩定順行。局部管道行程，造成生料下降，造成粘結。

在風口面積和分布位置固定之后，下部送風制度就基本上沒有多大的調劑空間了，高爐日常生產中主要依賴上部調劑。上下調劑要配合好，才能保證氣流的穩定，維護好操作爐型。尤其要控制好軟熔帶上部區域的結厚問題，以免出現問題很難處理，上部調劑主要通過布料制度調整來進行。

1.2.1確定溜槽布料參數

開爐裝料過程進行測試，針對高爐設計參數及爐頂設備構成，對高爐爐體及爐內料面、溜槽傾角、懸掛點高度等關鍵設備參數進行掃描和校核。通過對關鍵基本參數的檢測和分析，提出適合本高爐的裝料矩陣以及其他建議。

11高爐料面實際測試發現，溜槽傾角42°焦炭打在鋼磚上部1/3位置，溜槽傾角40°打在鋼磚偏下1/3位置。

焦炭最外環傾角可以在39.8°左右選擇，最內環位29.1～31.4°之間選擇，焦炭平臺保證在1.3m左右。中心漏斗寬度2.8m左右，焦炭角差8.4～10.7°。

礦石最外環傾角可以在39.8°，最內環位31.4°，礦石平臺1.1m左右，礦石角差8.4°。

1.2.2布料溜槽傾角與平臺寬度、中心加焦面積對應關系參數

（1）焦炭平臺寬度與溜槽傾角對應關系

以11高爐為例角位差不變，隨傾動角度逐漸外移，焦炭平臺寬度逐漸縮小，反之亦然。

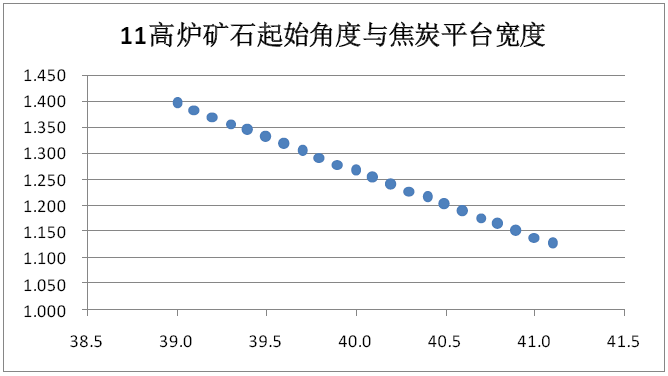

圖1 礦石起始角度與焦炭平臺寬度

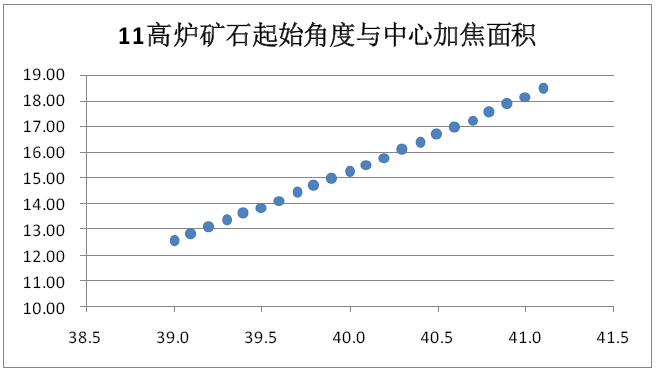

圖2 礦石起始角度與中心加焦面積

（2）中心加焦面積變化

以11高爐為例角位差不變，隨傾動角度逐漸外移，中心加焦面積逐漸增大、反之亦然。平臺過窄，氣流不穩定，煤氣利用率差，平臺過寬，較難生成混合層，中心易堵塞。經驗表明，順行的高爐，一般平臺寬度在爐喉半徑的1/3左右。

1.2.3焦炭平臺寬度和礦石落點位置對熱負荷影響

（1）礦石落點位置對熱負荷影響

以11高爐為例對礦石落點位置與熱負荷及方差進行線性回歸分析。

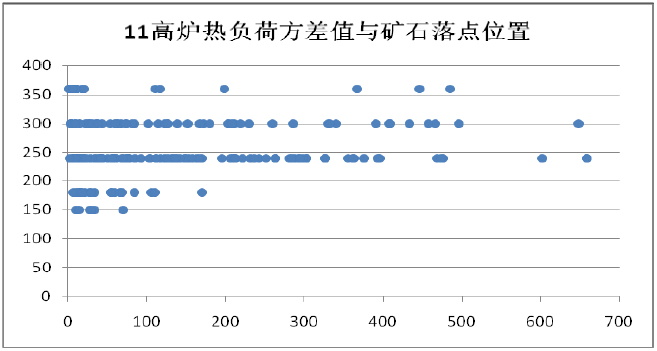

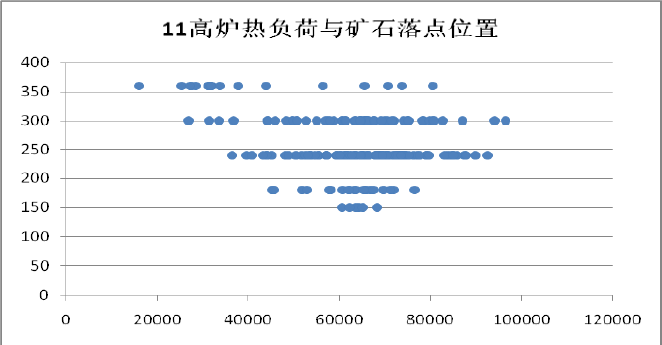

圖3 熱負荷與礦石落點位置

礦石落點位置距爐墻越遠，熱負荷及方差波動區間越大，邊緣氣流弱、易出現邊緣重甚至結厚現象。應控制100mm-120mm為宜。

（2）焦炭平臺寬度對熱負荷影響

以11高爐為例對焦炭平臺寬度與熱負荷及方差進行線性回歸分析。

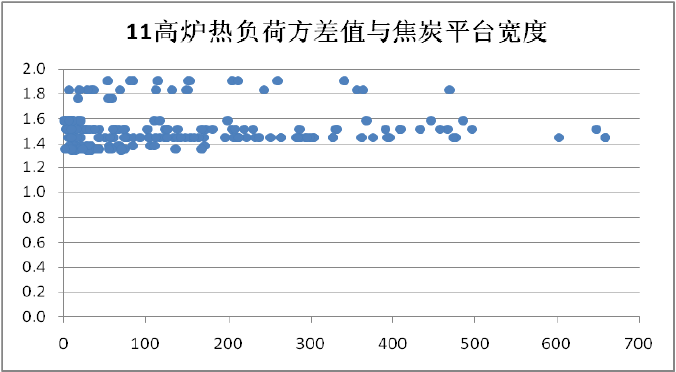

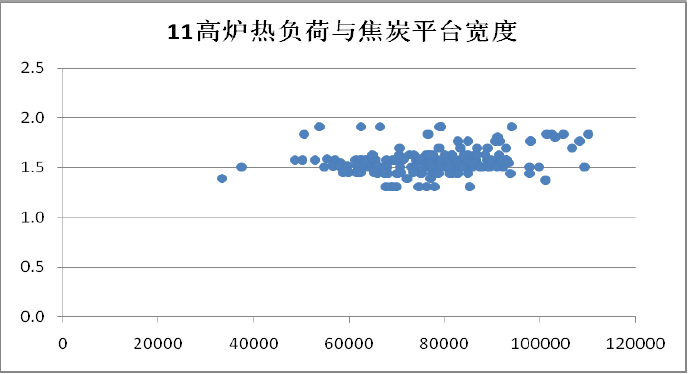

圖4 熱負荷與焦炭平臺寬度

焦炭平臺寬度1.4m左右時，熱負荷及方差較穩定，邊緣氣流穩定。應控制焦炭平臺寬度占爐喉半徑比1/3左右。

高爐爐腹、爐腰、爐身下部處于軟熔帶生成范圍內，受到高溫高速煤氣流沖刷，熱流強度大，溫度變化大，銅冷卻壁熱面渣皮容易發生變化，一是渣皮結厚，二是渣皮脫落，破壞操作爐型，造成爐況波動。根據長期對爐況跟蹤調查分析，除設備和原燃料原因外，80%的爐況波動與操作爐型變化有關，尤其是渣皮大面積、頻繁脫落造成爐溫不可控制波動；而渣皮結厚造成煤氣流分布失常、進而出現管道、崩料等現象，即使采用疏松邊緣的布料制度也沒有效果；如果結厚嚴重即使采用洗爐措施短時間內也不會有明顯效果。

1.3.1渣皮厚度與爐身8點水溫差管控

在高爐爐腹和爐腰等高溫區域，渣皮是最好的爐襯。在實際生產中，渣皮是冷卻壁和高溫爐氣相互作用的結果，其厚度隨著冷卻制度、氣流分布及冷卻壁結構參數等因素改變而變化。

（1）渣皮厚度

適宜渣皮厚度范圍：30-50mm；

警戒渣皮厚度：＞70mm；

結厚渣皮厚度：＞100mm；

渣皮脫落：<10mm。

（2）渣皮厚度與爐身8點水溫差

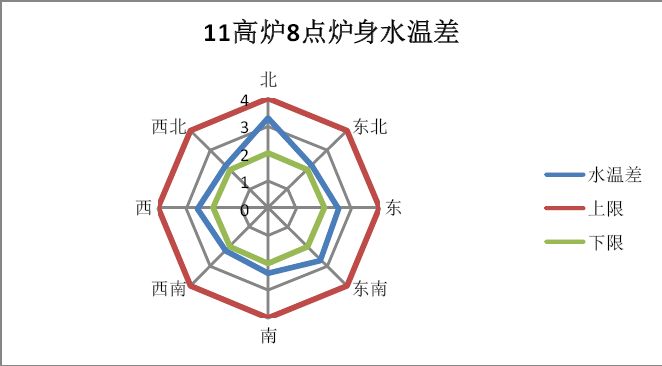

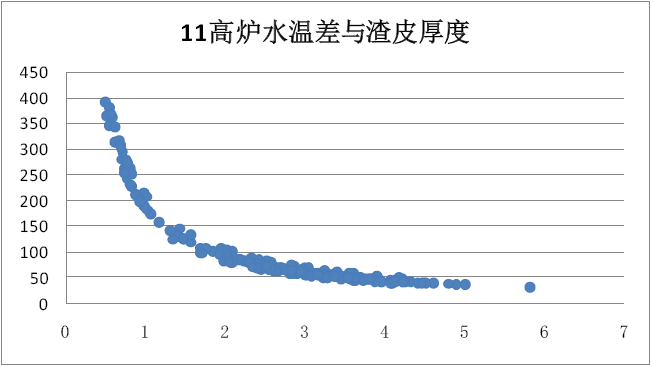

以11高爐為例對渣皮厚度與爐身8點水溫差進行線性回歸分析（見圖所示）：水溫差：3-5℃時，渣皮厚度30-50mm；小于2.6℃時，渣皮厚度大于70mm；小于2.0℃時，渣皮厚度大于100mm。爐身8點水溫差可以表征爐身圓周渣皮厚度分布情況。

圖5 爐身水溫差與熱負荷對應關系

1.3.2溫度場管控標準

溫度場管控重點在于均勻性，即在同一高度、不同方位的壁體溫度應該基本相近，各方向的水溫差也基本接近。

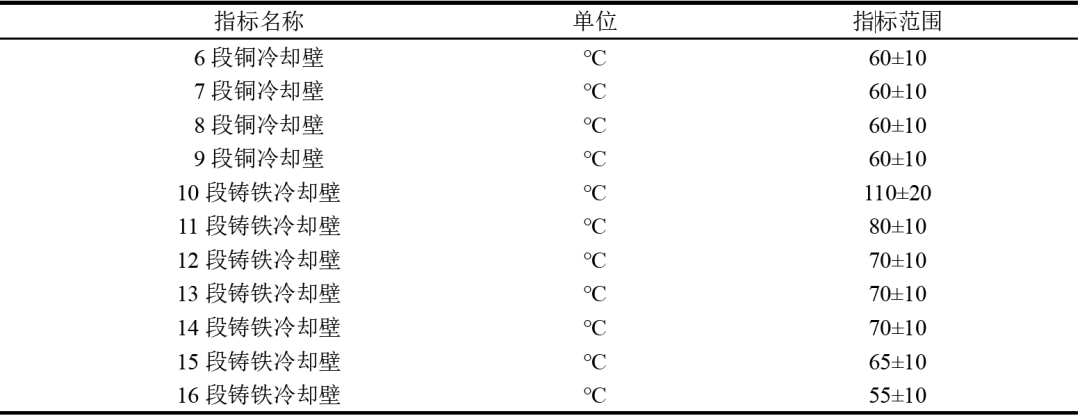

表2  11高爐溫度場控制范圍

（1）水溫差低、熱負荷大幅下降、壁體溫度局部或大面積下降，結厚部位的熱流強度明顯降低。

（2）爐況順行變差，煤氣利用率下降，崩滑料增多，高爐燃料消耗上升、產量下降。

（3）局部結厚會出現探尺、邊緣氣流偏差增大，邊緣氣流難以控制、管道征兆出現等。

（4）風口圓周工作不均勻，結厚部位風口不活躍。

（5）爐缸工況變差、圓周工作不均勻，鐵口間出鐵量偏差大、渣鐵溫度和鐵水含硅量偏差大。

冷卻制度要與生產條件和氣流分布相適應。冶煉強度大，產生的熱量多，冷卻強度要相應地加大；冶煉強度小，產生的熱量少，冷卻強度要相應地減小。邊緣氣流強，熱流強度較大，冷卻強度相應地要增強；邊緣氣流弱，熱流強度較小，冷卻強度相應地要減弱?？刂圃瓌t為以壁體溫度是否在合理范圍為基礎。

處理爐墻結厚方法有化學洗爐和熱洗爐。熱洗爐主要遵循以下步驟,確保順行。

（1）嚴格按照壓差操作，風壓或頂壓冒尖也必須減風避讓。

（2）下部送風制度,增大爐腹煤氣量，確保下部送風制度的合理性。

（3）上部裝料制度,確保穩定充沛的中心氣流和適當?shù)倪吘墯饬?，結厚期間保證中心氣流，高爐溫和過度放邊會出現向上黏結的危險。

（4）確保持續充沛的爐溫和適當?shù)脑煸贫?/span>

保證燃料比，通過足夠量的煤氣把足夠的熱量傳遞給黏結的爐墻，熔化爐墻黏結物，鐵水溫度保證1520±10℃，鐵水[Si]保證0.55±0.05%，爐渣堿度控制1.15～1.18，適當下控，有利高硅時的渣鐵分離。

（5）爐前作業管理,必須強化出渣鐵，出好渣鐵,見渣時間要求小于30min，否則重疊出鐵。如果出渣鐵速率低于渣鐵生成速率，則重疊出鐵。

（6）控制爐體冷卻器水量

水量適當減少，降低冷卻強度是處理結厚的輔助手段，水量要保證在出現脫落時冷卻器的安全，單方向溫度低可進行局部減水，整體偏低降低閉路水量，總體要求按照熱負荷上限控制壁體溫度和水溫。

（1）控制下部煤氣流分布

主要是保持適宜的風口面積和鼓風動能，使初始煤氣流及中心氣流初始分布合理、匹配，保證回旋區工作面積達到爐缸截面積1/2，爐缸工作均勻活躍，熱量充沛、穩定。

（2）控制上部煤氣流分布

主要是開爐前的布料測試工作，為日常工作的基礎，根據爐喉直徑和料流寬度，確定檔位分布及其角度；根據料流軌跡和落點位置，確定布料檔位。

（3）控制中部煤氣流分布

主要是確定適宜的熱負荷管理標準，穩定操作爐型。重點關注爐腰及爐身下的熱負荷，根據爐墻粘接情況，對應調整水量、水速、水溫差，冷卻制度要根據生產條件和氣流分布調節。

高爐操作爐型合理控制，將會有利于爐況的長期穩定順行，為高爐實現低燃料比生產和提高利用系數提供保證。

11高爐從2018年開始，根據原燃料條件，開發分段式操作爐型管控技術。通過管控高爐上部、中部、下部三次煤氣流分布，達到協調統一、相互配合，控制管理各段冷卻壁體溫度、熱負荷、渣皮厚度及穩定性，防止渣皮結厚和頻繁脫落。

2019年開始分段式操作爐型管控模式逐漸在高爐得到應用，高爐順行狀態得到明顯改善，初步實現高效生產模式，高爐平均日產量穩定在6000t/d以上、利用系數超過2.3t/（m3.d）。

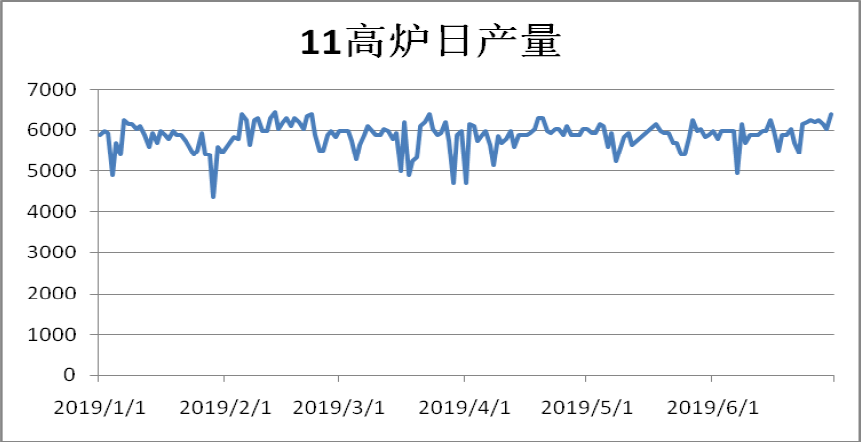

圖6 高爐日產量推移圖

      高爐生產的目標是：安全長壽、穩定順行、指標優化。高爐爐型穩定是實現上述目標的有力保證。通過分段式管控高爐下部調劑風口面積，保證吹透中心、活躍爐缸工作狀態。通過管控上部布料制度參數，確定合理的布料邊緣平臺寬度和中心加焦面積，穩定爐墻熱負荷。通過管控各段冷卻壁體溫度、冷卻水量，保證熱負荷、渣皮厚度及穩定性，防止渣皮結厚和頻繁脫落。為高爐爐況的長期穩定順行，為高爐實現低燃料比生產和提高利用系數提供保證。
