1）什么是殘余應(yīng)力？它與產(chǎn)品的平直度有著怎樣的關(guān)聯(lián)？這或許是不少人心中的疑問。

     所謂殘余應(yīng)力就是帶鋼內(nèi)部不同組織間由于變形不均或者是溫度不均勻而產(chǎn)生的帶鋼內(nèi)應(yīng)力。當(dāng)這種內(nèi)應(yīng)力在帶鋼內(nèi)部平衡時(shí)，或者盡管內(nèi)應(yīng)力不平衡但帶鋼有足夠的能力抑制這種內(nèi)應(yīng)力時(shí)，內(nèi)應(yīng)力沒有外在表現(xiàn)，帶鋼平直。反之，帶鋼就會(huì)表現(xiàn)出平直度缺陷。而且，平直度越差，帶鋼內(nèi)部的殘余應(yīng)力水平越高。因此，平直度指標(biāo)在一定程度上反映了帶鋼內(nèi)部的殘余應(yīng)力水平。

      2）熱軋帶鋼組織內(nèi)的殘余應(yīng)力狀態(tài)。

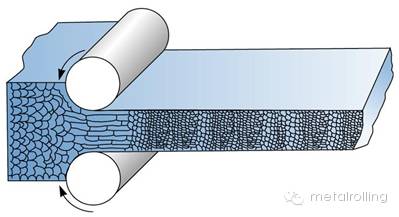

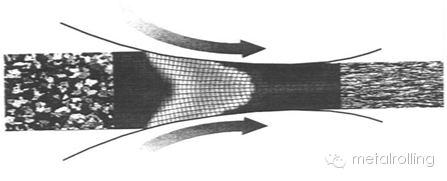

      熱軋帶鋼在加工過程中，為了消除孔隙等質(zhì)量缺陷，一般采用較大的壓縮比。在軋制過程中帶鋼上、下表面受軋輥制約變形小，帶鋼芯部在高溫狀態(tài)下流動(dòng)性好，變形大，因此就形成了如下圖所示的芯部受壓、上下表面受拉的應(yīng)力狀態(tài)。這是熱軋帶鋼組織內(nèi)部的主要?dú)堄鄳?yīng)力狀態(tài)。因此，降低熱軋帶鋼殘余應(yīng)力的關(guān)鍵手段是減小帶鋼表面與帶鋼內(nèi)部的殘余應(yīng)力差。

      3）為什么熱軋平整降低殘余應(yīng)力的能力有限

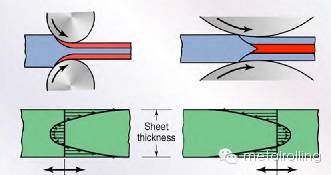

      熱軋平整過程是在室溫狀態(tài)下工作的，加工時(shí)平整機(jī)向帶鋼施加小的軋制力，在室溫狀態(tài)下，帶鋼的流動(dòng)性差，平整軋制力不足以造成帶鋼芯部組織流動(dòng)，只是在軋輥與帶鋼間摩擦力的作用下使帶鋼表層組織流動(dòng)。這正好與熱軋時(shí)帶鋼內(nèi)部組織的流動(dòng)方向相反，因此，平整可以抵消或部分抵消帶鋼內(nèi)部的殘余應(yīng)力差，改善產(chǎn)品的平直度。平整機(jī)對(duì)熱軋帶鋼平直度的改善能力受制于軋輥與帶鋼間的摩擦力。因此，當(dāng)帶鋼內(nèi)部殘余應(yīng)力水平低時(shí)，平整加工對(duì)平直度的改善效果明顯，反之，則無法滿足產(chǎn)品對(duì)平直度的要求。

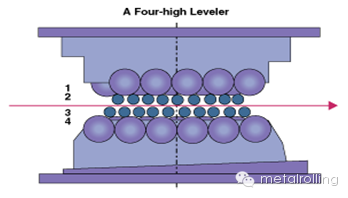

      4）矯直機(jī)改善帶鋼殘余應(yīng)力的原理

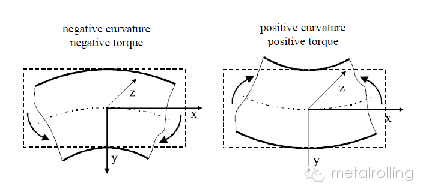

      眾所周知，矯直機(jī)加工時(shí)是借助輥與輥之間的相對(duì)作用，使帶鋼沿矯直輥表面彎曲，進(jìn)而消除帶鋼表面與帶鋼芯部的殘余應(yīng)力差，降低殘余應(yīng)力。矯直機(jī)的輥徑越小，對(duì)帶鋼殘余應(yīng)力差的改善能力越強(qiáng)。只要矯直機(jī)的輥徑設(shè)計(jì)合理，就能夠完全消除帶鋼表層與帶鋼芯部的殘余應(yīng)力差，使板形得到改善。因此，矯直機(jī)對(duì)帶鋼平直度的改善能力遠(yuǎn)優(yōu)于平整機(jī)。

      5）矯直+平整的工藝效果

      如前所述，對(duì)于熱軋工序所造成的殘余應(yīng)力問題，通過矯直機(jī)就可以得到改善?；蛟S你有這樣的疑問：為什么要采用矯直+平整的工藝？主要原因如下：

      解決熱軋產(chǎn)品常見的龜背缺陷。熱軋產(chǎn)品在軋制過程中極易產(chǎn)生龜背缺陷，對(duì)于這種缺陷，平整機(jī)的消除效果遠(yuǎn)優(yōu)于矯直機(jī)。

      保證加工后帶鋼的組織均勻性。用平整機(jī)的實(shí)時(shí)動(dòng)態(tài)調(diào)節(jié)功能保證帶鋼經(jīng)過矯直+平整工藝段后所產(chǎn)生的延伸率恒定，進(jìn)而保證加工后帶鋼的組織均勻性。

      改善加工后帶鋼的表面質(zhì)量。借助平整機(jī)工作輥對(duì)帶鋼表面的磨削作用，改善帶鋼的表面質(zhì)量。

 6) 矯直平整工藝的應(yīng)用效果

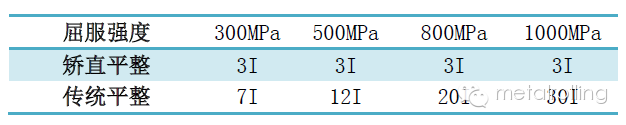

      采用矯直平整工藝可以提升高強(qiáng)鋼產(chǎn)品的加工效率，得到平直度優(yōu)異的高強(qiáng)鋼產(chǎn)品。

      7）機(jī)組形式

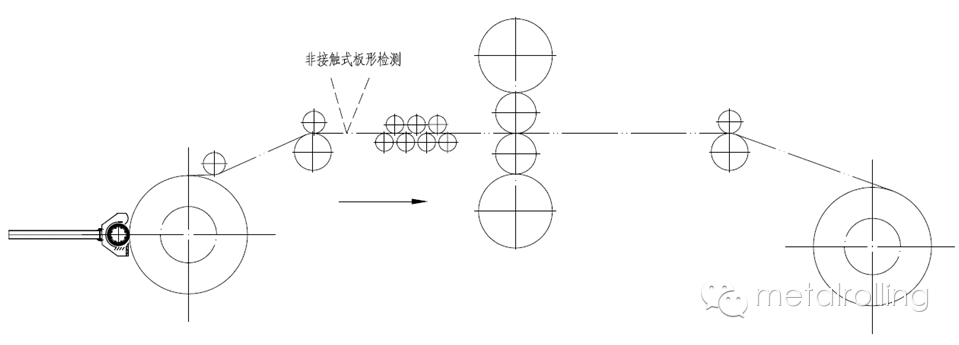

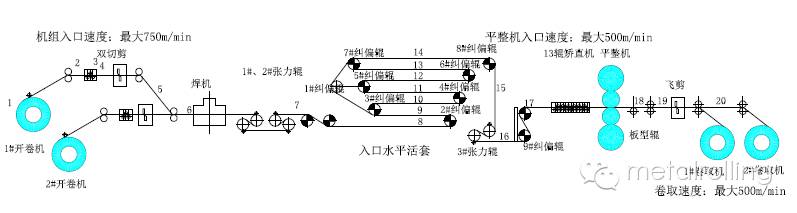

       針對(duì)客戶不同的產(chǎn)量需求，我們可以提供單機(jī)矯直平整機(jī)組以及連續(xù)式矯直平整機(jī)組兩種機(jī)組形式。
