一、研究的背景與問題

在鋼鐵產品（板帶材、長型材等）中，板帶材占比約為45%，是交通、能源、軍工國防等高端產品的基礎原材料。隨著我國制造業向高端化轉型，用戶對熱軋板帶的質量要求越來越高，產品質量已成為企業市場競爭力的關鍵要素。隨著現代科學技術的進步和發展，板帶材熱軋過程的裝備水平越來越高，自動化控制水平和數學模型設定精度也越來越高。這些技術提升雖然可以降低生產成本并提高生產率，但對于產品尺寸精度、板形、力學性能等質量穩定性也有極為嚴格的控制要求。在熱連軋生產過程中，換輥后首卷、產品換鋼種、換規格、加減速、溫度制度波動等非穩態軋制過程的工藝控制能力不足，導致最終產品的三維尺寸、板形、溫度制度以及產品力學性能等關鍵質量參數穩定性差，該現象也成為制約我國熱軋板生產技術進一步提升的關鍵問題。

鋼鐵、有色等原材料產業是未來智能制造業發展的重點領域，通過智能化手段實現鋼鐵行業的提質增效是迫切的現實需求和發展方向。2021年12月底，工信部、國家發改委等8個部門聯合印發的《“十四五”智能制造發展規劃》中也明確指出，智能制造是制造強國建設的主攻方向，其內容和目標為鋼鐵行業智能化變革指明了方向。板帶材生產過程迫切需要借助智能化手段解決生產過程質量穩定性差、成材率低、生產效率低等共性問題。

通過對國內近百條熱連軋生產線的過程控制模型精度和產品質量指標研究發現，造成非穩態過程難以控制的原因，既有板帶材軋制本身的工藝因素，又受制于熱連軋自身的控制特點，長期面臨如下突出問題：

（1）熱連軋各機架存在著彈性變形和塑性變形的交叉耦合作用。熱連軋各機架與帶材直接接觸并產生壓下量時，軋機設備會發生彈性變形，軋件又會發生塑性變形，這種設備彈性狀態和帶鋼壓下產生的塑性狀態耦合到一起，導致傳統數學模型很難對其進行精準計算和表述，尤其在頻繁換規格或換鋼種狀態下，一種彈塑性耦合狀態下的模型未完自學習至最優狀態，又會過渡到另外一種彈塑性狀態，導致整個機組形成長時間的非穩態過渡過程。

(2)非穩態過程難以建立高精度的熱軋數學模型。該過程具有不確定性、非線性等特點，存在潤滑狀態、設備工況等多種多樣難以表述的變化，這些對薄帶材軋制的影響遠超過普通帶材。而實際控制過程采用的單一常參數模型難以滿足連續變化的要求，模型匹配性差，實際生產過程中軋制力、前滑等關鍵參數存在很大偏差。

(3)多工序間的過程控制參數波動的影響。熱連軋生產過程裝備由加熱爐、定寬壓力機、粗軋機組、精軋機組、控制冷卻及卷取機組等多個區域組成，各個工序均具有非線性、快響應以及時變、不確定性、工藝控制模型復雜、過程變量維數高、規模大等特點，這就決定了各個工序的建模過程比一般的工業過程復雜得多。這種非穩態下的過程參數波動，均可對下游工序產生很大的影響，從而導致產品質量問題，如板形、尺寸精度以及工藝性能等。

針對熱連軋制造領域內過程精準控制科學問題和相關技術瓶頸，2019年河鋼集團有限公司、華為、東北大學在深圳舉行聯合組建“工業互聯網賦能鋼鐵智能制造聯合創新中心”簽約掛牌儀式。三方成立的聯創中心將作為鋼鐵行業工業互聯網與智能制造產學研用平臺，以鋼鐵全流程產線為基點，著力實現網絡化、數字化、智能化的新鋼鐵，促進鋼鐵產業轉型升級、高質量發展。

項目團隊依托河鋼邯鋼公司邯寶2250mm熱連軋生產線，基于現有自動化與信息化系統，深度融合數據驅動模型與機理模型，首次開發了熱連軋過程動態數字孿生模型并建立了CPS控制系統平臺，提高了軋制工藝對復雜多變工況的原位分析能力，改善了熱連軋過程三維尺寸控制指標。

二、解決問題的思路與技術方案

東北大學RAL板帶軋制及智能化課題組進行了大量的現場調研和系統優化設計，在現場工藝、模型及自動化相關人員的大力配合和支持下，開發了高精度數字孿生模型，并以現有控制系統硬件為基礎，利用現有工業網絡架構，構建了熱軋過程數字孿生控制系統平臺，實現了新系統和原有系統的并行計算，并具備自組織、自配置、自優化，形成知識庫、模型庫、資源庫，使得系統能夠不斷自我演進與學習提升，實現了“系統自治”，當數字孿生模型設定精度達到要求后，可實現新的數字孿生模型與原有模型的自由切換。

在數字孿生應用平臺搭建后，需要通過雙層閉環CPS系統實現數字孿生系統的模型迭代優化和參數提升。其中，內環系統是在數字孿生系統運行過程中，將生產過程中的實時數據采集進入數據孿生系統，同時規則庫、專家?guī)臁_動量及操作工干預量等信息作為輔助輸入變量，通過機器學習算法，實現熱軋生產線從加熱爐至卷取機各個工序的生產參數高精度設定。外環系統在數字孿生系統運行過程中，不僅僅將生產過程中的實時數據采集進入數據孿生系統，還要將大數據系統中的生產數據進行分析和建模，通過機器學習算法實現數字孿生模型系統的自適應優化、專家規則庫更新和機器學習算法網絡模型的訓練和結構優化，該CPS系統框架如圖1所示。

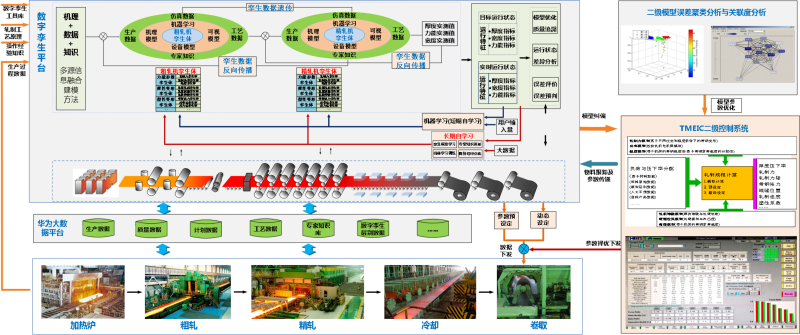

圖1 熱軋過程CPS系統框架

三、主要創新性成果

1、大數據平臺與數據挖掘軟件開發

利用數字感知技術對熱連軋生產過程數據進行智能處理和集成，并采用機器學習算法進行數據挖掘，開發了基于大數據平臺的數據治理、分析與挖掘軟件，如圖2所示。開發了板帶軋制生產過程數據進行多級清洗、異常值剔除和缺失值修復方法，針對生產數據常存在分布不均衡的問題，分析造成模型的局部預測性能變差原因，建立了生產數據分層聚類和數據均衡化模型。開發了特征自適應融合與集成學習算法，實現了知識-數據雙驅動的特征提取，建立了多模型融合建模的集成學習模型，構建了生產過程指標對運行狀態進行綜合評價體系，實現板帶軋制全流程運行狀態評價。該軟件為后續的數據驅動模型節點選擇和模型優化提供依據，并實現了尺寸控制過程異常的解析、判斷與溯源。

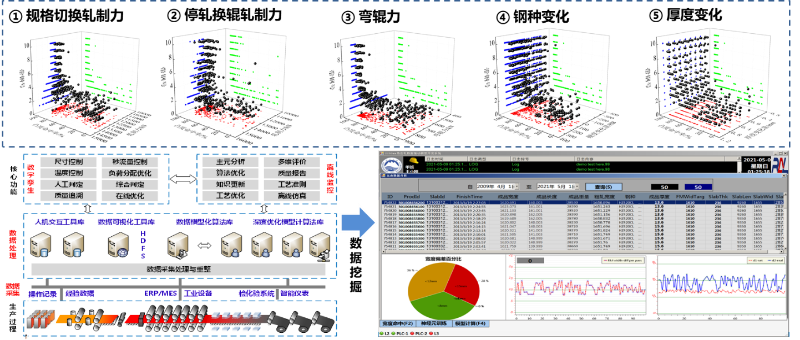

圖2 大數據平臺與數據挖掘軟件開發

2、數據驅動融合機理的動態數字孿生模型開發

利用數字感知技術對板帶軋制生產過程操作參數實測信息、傳感器實測邊界信息、半成品及最終產品的取樣離線測量等信息進行智能處理和集成，并采用知識圖譜、機器學習和深度學習等技術進行數據挖掘，從海量數據中準確透視工藝、設備、質量等關鍵參數之間的復雜關系，構建適用于動態過程的高精度數字孿生模型，實現質量缺陷或過程異常的解析、判斷與溯源。融合工藝機理、生產數據和經驗知識，以數字感知技術破解鋼鐵生產過程“黑箱”，構建高精度的板帶軋制過程全流程數字孿生系統，實現過程的透明化和模型化描述。形成知識庫、模型庫和資源庫，使得系統能夠不斷自我演進與學習提升，提高應對復雜工況變化的能力。

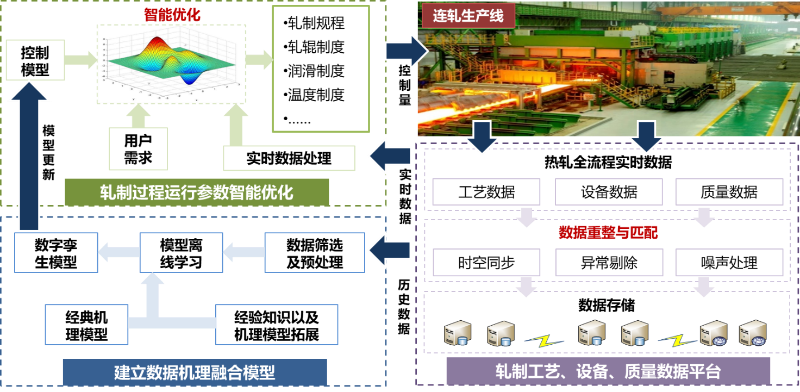

圖3 數據驅動融合機理的動態數字孿生模型開發

3、數字孿生驅動的熱連軋三維尺寸CPS系統

將難測參數與儀表數據作為數據源，通過多模型融合并且引入修正機制，獲取各中間工序質量參數實時值以及終端工序質量參數預測值。結合偏差分析與閾值決策方法，實現終端工序質量異常在線預測，以及中間工序質量異常實時診斷。開發出具有三維尺寸信息動態反饋、設定精準計算、軋制過程閉環控制和模型動態優化等特征的三維尺寸CPS系統。同時，搭建了SCC并行孿生系統平臺，可實現模型系統的并行計算、并行模型測試以及并行模型自學習等功能，實現了新老系統的一鍵式切換。

四、應用情況與效果

基于現場實際需求，構建了基于儀表數據、數值模擬數據、機理模型、機器學習模型等多源數據與多模型融合的數字孿生模型體系和CPS反饋優化模塊軟件，提高了軋制力和三維尺寸的設定精度。上述方法已成功應用于河鋼邯寶2250mm熱連軋生產線，采集近兩個月約35000噸產品的實際生產數據進行數據統計和分析，其模型設定效果如圖4和圖5所示，換規格后首卷軋制力設定精度由91.6%提升至95.2%，軋制力綜合設定精度由93.4%提升至95.4%。為進一步提高產品三維尺寸的控制精度，開發了機理與數據驅動融合的軋機彈跳、軋輥磨損和熱膨脹設定模型，并通過滾動優化提高厚度和寬度的控制精度，厚度命中率由95%提升至97%以上，換規格首卷寬度命中率由90.5%提高至94.5%，綜合寬度命中率由92.3%提高至96.5%。上述質量指標提升后，產品因三維尺寸控制精度導致的二級品率下降26.3%。

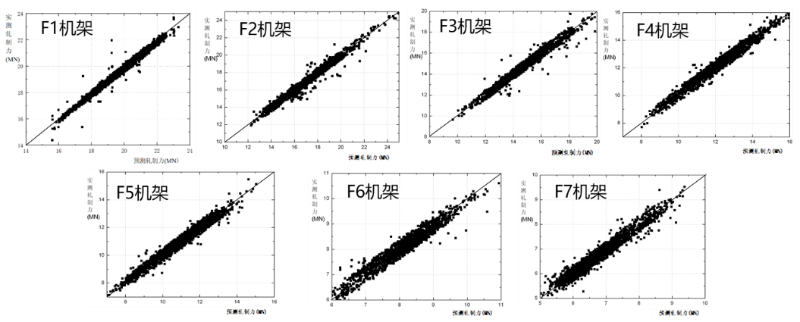

圖4 數據驅動融合機理的軋制力預測

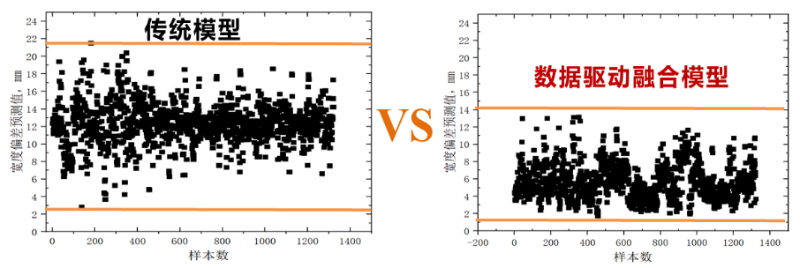

圖5 數據驅動融合機理的寬度預測

通過實際應用表明，數據驅動模型可明顯改善傳統機理模型對于復雜動態過程的適用性較差的現象，解決了板帶軋制過程中因機理不清、工藝過程復雜和產品質量要求高等因素導致的模型設定精度不高的問題。在接下來的工作中，需要基于目前搭建的數字孿生模型和CPS應用平臺，通過雙層閉環系統實現數字孿生模型迭代優化和參數提升。該項技術不僅可提升板帶材軋制過程的三維尺寸控制精度，對長型材及有色金屬軋制產線的智能化升級和提質增效具有普適性意義。
