宋文明  周建云  譚澤民  羅  霄

（安寧公司本部煉鐵廠）

摘  要：昆鋼六高爐受成本控制、原料組織以及二次資源的處理多方面因素制約，長期處于高Zn負荷冶煉狀態，在Zn負荷低于1.3 kg/t，高爐的順行狀態良好，Zn負荷的危害主要是風口上翹變形和除塵器堵塞，通過定期更換中小套和清理除塵器可以消除不利影響，Zn負荷高于1.5 kg/t后高爐順行狀態惡化，懸料和崩料現象頻繁發生，通過分析發現懸料和崩料主要原因是Zn元素在爐內的循環富集使高爐上部透氣性變差，采取氣流調整、原料改善、篩分控制等改善全爐透氣性的手段能有效控制高Zn負荷對高爐順行的影響

關鍵詞：高Zn負荷；順行；透氣性

1  前言

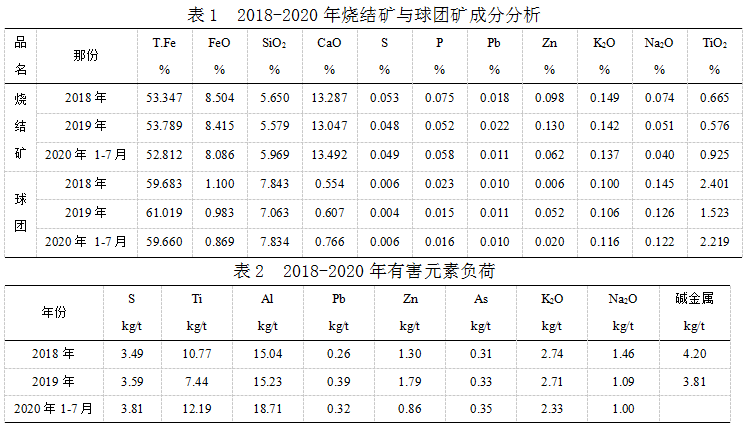

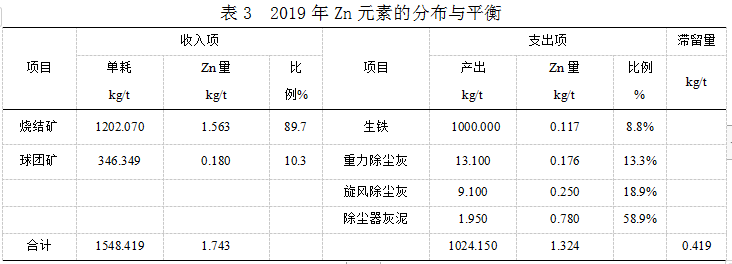

昆鋼安寧公司本部六高爐從2011年第二代爐役開爐至今受公司經營情況和成本壓力的影響一直使用比較低劣的原燃料，全爐Zn負荷一直高于1.0 kg/t，2019年開始從降低成本、解決二次資源大量堆存的目的出發燒結料堆大量使用煉鋼污泥、高爐除塵灰等二次資源，球團中加入回收精礦粉，二者的Zn含量都非常高，2019年4月開始Zn負荷上升至2.0 kg/t，5月期間峰值超過3.0 kg/t，Zn元素在爐內循環富集大幅增加，同時也排出大量的Zn進入到高爐除塵灰，除塵灰經過處理后加入燒結料堆再進入高爐爐內，形成惡性循環，高爐內富集的Zn元素繼續增多。表一是近兩年來的燒結礦和球團礦成分分析，表二是同期的有害元素負荷情況，表三為2019年Zn元素的分布與平衡。

2  高Zn負荷給六高爐生產帶來的影響

2.1高爐透氣性變差

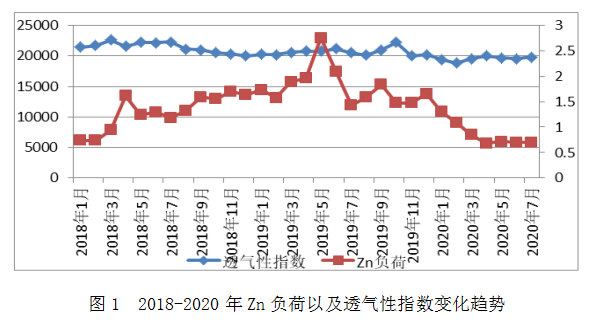

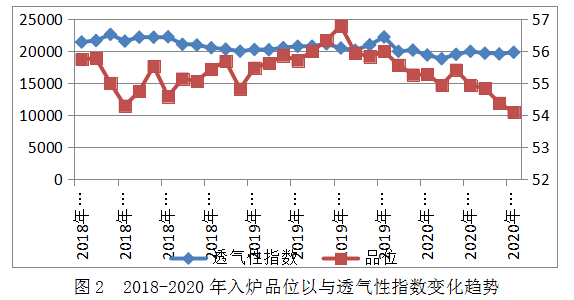

Zn負荷升高最直接的影響是料柱透氣性變差，風量下降，壓差上升，原因在于Zn元素的循環富集作用，Zn氧化物隨爐料下降后被還原，在900 ℃以上氣化隨煤氣流上升，隨著煤氣溫度的下降，在爐身上部部分吸附在爐墻；部分被爐料吸收[1]、惡化上部塊狀帶的透氣性，再次氧化后隨爐料下降至高溫區形成循環；部分被爐頂煤氣帶入煤氣除塵系統。造成料柱透氣性變差的是被爐料吸附的那部分，隨著Zn負荷上升，被爐料吸附的Zn增多，透氣性惡化嚴重造成氣流的分布失常，出現上部懸料或崩滑料現象，2019年5月是近3年來Zn負荷最高的月份，當月共出現6次懸料和2次連續滑料，本月之后懸料和崩料頻繁出現。圖1是2018年1月至2020年7月的Zn負荷和透氣性指數的變化曲線，其變化趨勢基本可以反應隨Zn負荷升高，透氣性指數下降的對應關系，特別是前半段，而后半段主要受品位下降以及休風率過高的影響，對應關系沒有前半段明顯，但仍然能看出趨勢變化，當然影響高爐透氣性的因素有很多，所以在分析Zn負荷與透氣性的變化趨勢之外，圖2是同期入爐品位與透氣性的變化趨勢，在該段時間內焦炭質量相對穩定，因此入爐品位（渣比）是影響透氣性的主要原因，但隨著入爐品位的上升，透氣性不升反降證明了Zn負荷上升對透氣性的惡化作用，后段曲線在入爐品位下降后透氣性曲線卻能保持平直也證明了Zn負荷下降的透氣性的改善作用明顯。

2.2經濟指標差

為了穩定透氣性指數，減少崩滑料現象，高爐操作長期采取比較輕的焦炭負荷，2019年3-7月平均礦焦負荷低于4.4，焦比高、煤比低，經濟指標較差。

2.3風口變形

Zn元素在爐內的循環富集作用使得Zn的氧化物在中高溫處被完全還原，其中大部分再次氣化隨煤氣上升，但也有部分在風口區域被冷卻液化，沉積在中套與磚襯之間，在爐內壓力的作用下擠壓中套，造成中套前端上翹甚至是變形，這種現象在爐溫控制水平較低高溫區下移時特別明顯。

2.4除塵器堵塞

隨煤氣上升的Zn蒸汽大部分進入到煤氣除塵系統，在重力除塵和旋風除塵器中各冷凝沉積一部分進入除塵灰，余下部分在旋風除塵器進入到比肖夫環縫洗滌塔時由于水洗大幅降溫，Zn蒸汽或Zn液迅速降溫變成固態，在冷卻的除塵灰中起到固結作用，形成泥垢狀物體粘接在比肖夫環縫洗滌塔的入口處，使入口通徑變小，高爐頂壓、風壓上升、高爐被迫減風。

3  Zn負荷升高的應對處理

3.1改善高爐透氣性

3.1.1采取適當發展邊緣的布料制度

Zn蒸汽在爐墻遇到冷卻后會迅速固化，在入爐粉末多或者崩料后趕料時可能出現Zn蒸汽夾雜粉末固結在爐墻形成結瘤的情況，通過修改焦炭矩陣增加8檔的布料圈數、上抬8檔的布料角度增加礦焦角差、調整料流閥的開度控制礦焦在邊緣的分布情況來適當發展邊緣氣流、增加邊緣的熱流強度可以減弱Zn蒸汽的凝結、增加入爐粉末的吹出量和排Zn，降低上部壓差改善高爐的透氣性，其壞處是降低煤氣利用率增加燃料消耗。

3.1.2適當降低料線

降低料線可以降低上部料柱的厚度、提高頂溫、減少Zn蒸汽在上部料柱的沉積，增加排Zn， 能有效改善上部透氣性，缺點同樣是降低煤氣利用率。

3.1.3 減少水熄焦的比例

水熄焦入爐后帶入的水分對爐頂有冷卻作用，會顯著降低頂溫，這有利于Zn蒸汽的凝結和沉積，水熄焦裹挾的大量焦末也會降低料柱的透氣性，增加結瘤的幾率，水熄焦的冷熱態強度均低于干熄焦，對全爐料柱的透氣性有很大的影響，因此在條件允許的前提下盡可能的減少水熄焦的入爐，高爐在焦化廠干熄率不變的情況下可以采取盡量分倉裝焦，增加水熄焦的放置時間多蒸發水分、提高焦篩篩分效率的方式減少入爐焦炭帶入的水分和粉末。

3.1.4 加快出渣出鐵的頻次，

出鐵次數由之前的每天10次增加到12次，增加出渣鐵頻次可以有效減少爐內憋渣鐵、爐缸浮力增加擠壓料柱、Si還原增加爐溫上升煤氣體積增加等惡化高爐透氣性的現象。

3.1.5適當下調爐渣堿度

在保證生鐵質量的前提下下調爐渣堿度，增加爐渣的流動性是改善下部透氣性的合理方式。

3.1.6穩定的低[Si]冶煉

[Si]控制在在0.2～0.3 %這個區間比較理想，其燃料消耗低又不至于降低生鐵質量，在目前六高爐Ti負荷也比較高的情況下能夠有效抑制Ti還原，鐵水和爐渣的流動性都非常理想，同時穩定的爐溫能夠減少爐溫波動引起的透氣性變化。

3.1.7減少入爐粉末量

增加篩片的清理和更換頻次，關小給料機的節流閘開度，提高篩分效率；對爐頂除塵設備加強維護，提高抽塵能力，通過這兩方面的工作減少入爐的粉末量，適當改善料柱透氣性 3.2定期更換風口

風口中套上翹會改變氣流的一次分布，對爐缸的活躍程度也有很大的影響，而被擠壓變形的中套會泄漏煤氣、結構變形后增加損壞的幾率形成安全隱患，所以需要對風口進行隨時監控和測量，掌握風口中套上翹和變形的程度，六高爐的做法是利用檢修的機會對上翹或變形嚴重風口進行更換，盡可能減少其帶來的不利影響，穩定高爐爐況。

3.3定期對除塵器進行清理

比肖夫環縫洗滌塔由于其濕法除塵的原理，在Zn負荷過高，高爐排Zn作用有效的情況下不可避免的會形成結垢和堵塞現象，在生產狀態下無法進行對其進行清除，而該現象對高爐受風、頂壓的影響又非常大，所以只能利用檢修的機會對除塵器進行徹底的清理，減輕堵塞現象對爐況的影響。

3.4控制二次資源的使用量

認識到高Zn負荷對高爐的影響后，在配礦方面有意的減少二次資源的使用量，從2020年6月開始，在維持燒結料堆造堆量7-8萬t不變的基礎上，煉鋼污泥的加入量由715#-727#料堆的1 000～1 600 t減少到728#～732#料堆的0t，高爐Zn負荷下降到1.5 kg/t以下，穩定一段時間之后從733#料堆開始恢復，但將每個料堆的加入量控制在500 t以內，使高爐的Zn負荷低于1.2 kg/t以下。

4  實施效果

經過一段時間的實踐和調整，取得以下效果。

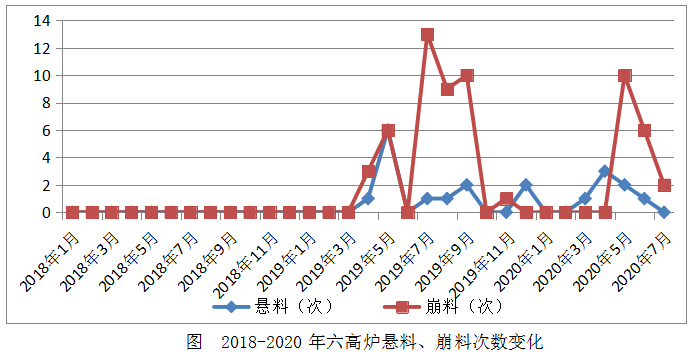

（1）透氣性有明顯改善，透氣性指數由19 000上升到19 500，詳見圖1、圖2，懸料和崩滑料現象明顯減少，順行程度改善明顯，圖3是2018年～2020年7月每月懸料、崩料次數的變化，在Zn負荷沒有大幅上升之前，六高爐沒有懸料、崩料現象，Zn負荷大幅上升后開始頻繁出現，采取各類措施后次數減少，至于2020年5～6月的懸料和崩料現象主要原因為5～6月5次休風4次慢風導致的爐況失常，Zn負荷不是主要因素。

（2）定期對上翹的風口進行更換后，基本未發現變形的風口，風口變形是上翹后的繼續惡化現象，及時對上翹風口進行更換能有效避免這種惡化現象，保證風口的正常安全工作

（3）高爐的平均風量上升，平均頂壓下降，焦炭負荷由4.4逐步提升到4.6，對生產有很大的促進作用，焦比有一定下降，但由于煤氣利用率下降，高爐燃料比沒有下降。

5  結論

生產實踐表明：

（1）高爐Zn負荷的升高主要是燒結礦、球團礦中Zn含量高所致，而燒結礦、球團礦中的Zn主要來源于原料配礦中的二次資源。

（2）進入高爐的Zn很少進入鐵水中，一部分在高爐內循環富集，一部分隨高爐煤氣進入除塵灰中，除塵灰經過處理后又加入到燒結原料中形成Zn的外循環，內循環和外循環反復循環，高爐內的Zn負荷不會降低。

（3）高爐操作可以采取手段減輕Zn負荷升高帶來的不利影響，但這些手段會降低高爐的經濟指標。

（4）Zn負荷升高對風口設備、濕法除塵的影響無法用操作手段進行減輕，必須休風進行處理。

6  參考文獻

[1]周傳典.《高爐煉鐵生產技術手冊》[M].北京：冶金工業出版社，2002.3，115.
