超重力場下鋼液中夾雜物上浮行為的數值模擬
杜依諾，郭磊，楊洋，張帥，于含樟，郭占成
(北京科技大學鋼鐵冶金新技術國家重點實驗室， 北京 100083)
摘要：超重力技術可以有效提高固液兩相間的重力差，在冶金領域，超重力場的引入可以大幅度增加金屬熔體中夾雜物的去除效率?；诔亓σ苯鹧b置模型，根據動網格與流-固耦合理論，建立了不同重力場下固態夾雜物在鋼液中上浮的流體動力學模型。該模型模擬了夾雜物在不同系數的重力場中上浮的運動狀態，研究了超重力場中的重力系數與夾雜物尺寸等因素對顆粒上浮和流場分布的影響。模擬結果表明，在重力場系數恒定時，夾雜顆粒經短暫的加速上浮過程后，后續的上浮運動將趨于勻速，夾雜物的上浮速度會隨著施加重力場的增大而增長，夾雜物附近的鋼液也會被更快地“推開”，從而出現改變流動狀態的趨勢。尺寸d為1、10 μm的夾雜物顆粒由于其尺寸較小，在施加一定的超重力場后仍滿足Stokes上浮模型；尺寸d為100 μm的大尺寸夾雜物則僅在約10倍重力場作用下符合Stokes上浮模型，當施加更大的重力場時，夾雜物附近的流場會由層流流動轉變?yōu)橥牧髁鲃?dòng)，不再滿足Stokes定律。在研究不同系數重力場中夾雜物上浮的模型時發現，當重力場的系數大小隨時間變化時，尺寸為1 μm量級的小尺寸夾雜上浮速度的變化幅度與重力場的變化幅度呈正比；而尺寸為10、100 μm的夾雜物在脫離層流流場后，上浮速度與重力場不再呈線性關系。
關鍵詞：超重力技術； 非金屬夾雜物； 數值模擬； 流固耦合； 潔凈鋼
1 引言
隨著潔凈鋼定義越來越嚴格，人們對鋼中非金屬夾雜物的去除問題日益關注。夾雜物是鋼材冶煉過程中產生于基體間的異相，夾雜物破壞了材料的連續性與均勻性，對鋼材各項性能均產生影響。在鋼鐵生產過程中，由于鋼液與夾雜物之間存在著密度差，可以通過鎮靜的方式處理鋼液使夾雜物自然上浮，達到凈化鋼液的目的。這種工藝雖然能有效去除大尺寸夾雜，但仍存在著上浮處理時間長、對細小夾雜去除效率低等特點。
近些年，隨著超重力技術在金屬熔體去除夾雜物領域研究的深入，超重力場對細小夾雜物的去除能力強、效率高等特點得到了充分的體現。LI C等利用超重力技術，在80倍重力條件下對鋼液進行處理，重力場作用下的Al2O3夾雜呈向上的運動趨勢，短時間處理后夾雜物的平均尺寸及數量沿超重力方向梯度分布。SHI A J等通過改良超重力處理工藝，使718高溫合金中的Al2O3、TiN等夾雜物定向上浮，且對合金基體中1 μm尺寸量級的夾雜物有較好的去除效果。超重力促進顆粒上浮的基礎研究雖然已有較為優異的試驗效果,但受試驗過程等因素的限制，顆粒在超重力場中的上浮行為無法被直接觀測，這一過程的理論基礎仍然基于常重力場模型，并未考慮施加超重力場后的影響。
Strandh J等基于Stokes上浮理論，嘗試用經典的力學分析方法模擬夾雜物的上浮與分離過程，該模型考慮了夾雜顆粒的各種動力作用，確定了夾雜物通過鋼渣界面的臨界尺寸。宋高陽使用離散相模型(DPM)模擬超重力場下鋁熔體的流動狀態，并估算了超重力場下夾雜物的去除率，但該模型僅考慮了夾雜顆粒的受力情況，沒有考慮夾雜物與鋼液之間的相互作用。固態顆粒在流場中的運動是一個復雜的流體流動問題，建立流-固耦合(FSI)模型是改進夾雜物運動模型的最佳途徑。劉威等使用流-固耦合(FSI)理論模擬了夾雜物的上浮與去除過程，分析了常重力場下夾雜物的尺寸效應對流場與運動的影響。FSI模型對于超重力環境同樣匹配，更適合模擬超重力場中的夾雜物運動問題。
在本研究中，首次提出了基于動網格與流-固耦合理論多種重力場下的鋼液中固態夾雜物運動的CFD模型。該模型模擬了不同重力場中的夾雜物運動過程，用于討論不同重力場影響下夾雜物與流場的相互作用規律。

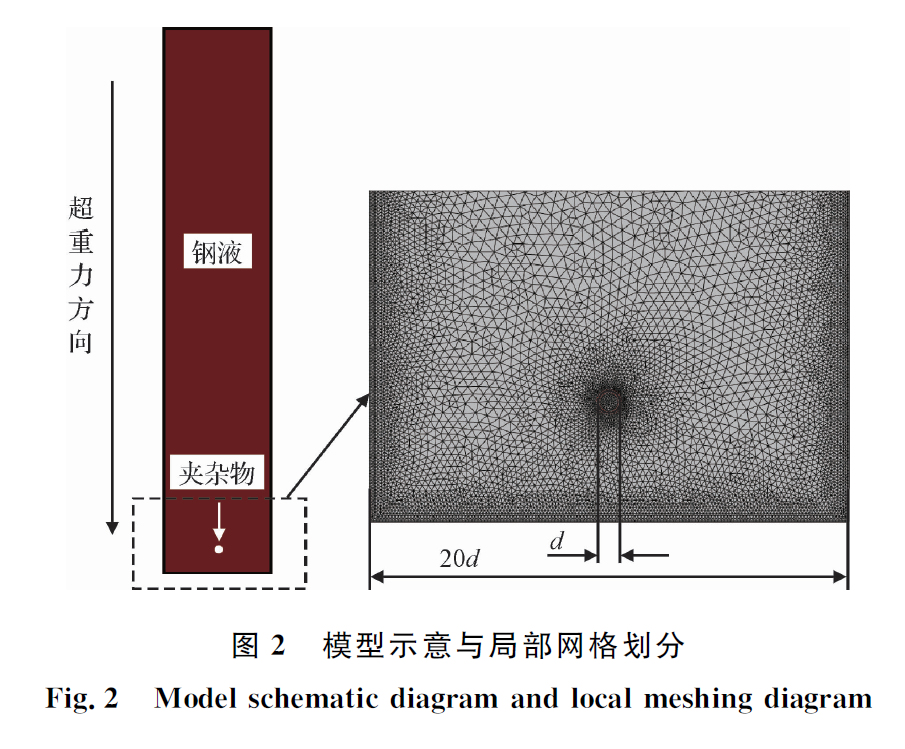

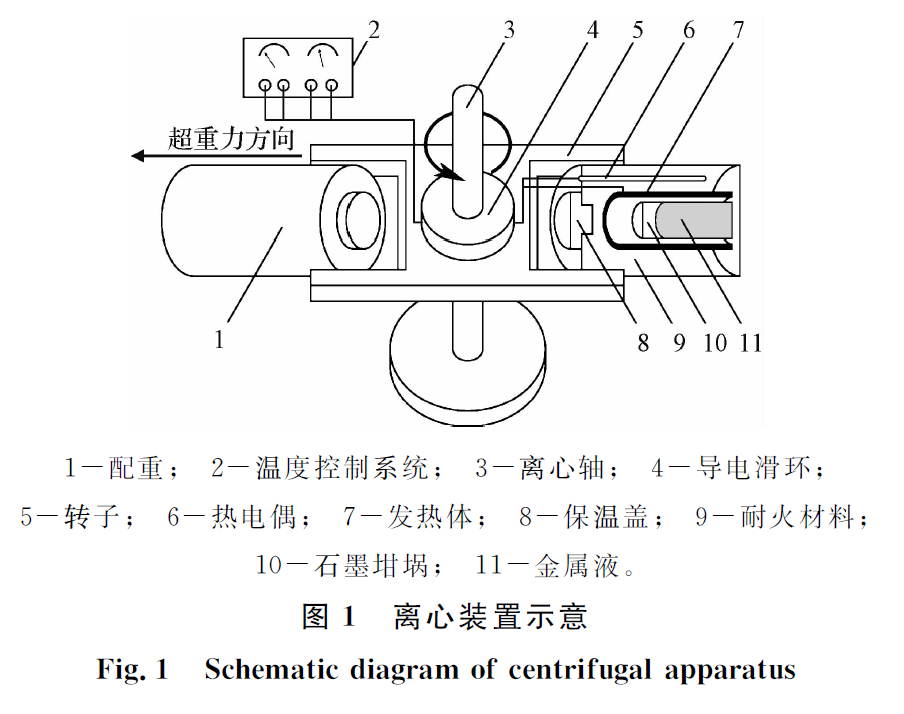

2 精選圖表
3 結論
(1)超重力場作用下的夾雜物上浮時，夾雜顆粒會在短暫的加速后達到勻速上浮，夾雜物的上浮平衡速度會隨著重力場的增大而增長。
(2)在G 為 1~1 000時，d為1 μm夾雜物始終滿足Stokes流動，d 為 10 μm和100 μm夾雜物在較大的重力場作用時不再滿足Stokes流動，夾雜物附近的流場會由層流流動轉變?yōu)橥牧髁鲃?dòng)，平衡速度約為Stokes理論值的15%。
(3)當重力場的大小隨時間變化時，d 為1 μm夾雜物上浮速度的變化幅度與重力場的變化幅度相同；d 為10 μm和100 μm夾雜物則在離開層流流場后速度的變化幅度小于重力場的變化幅度。
