吹氬連鑄結晶器液面波動行為的時頻分析
劉淼，劉中秋，吳穎東，雷琪安，李寶寬
(東北大學冶金學院， 遼寧 沈陽 110819)
摘要：時頻分析是一種研究波動信號特征、揭示波動現象內在機理的有效方法。將時頻分析方法應用于吹氬連鑄結晶器內的液面波動特性研究，采用水模型試驗獲取液面波動數據進行時頻分析，研究吹氬量、拉速、水口浸入深度和結晶器寬度等工藝參數對液面波動行為的影響，探究液面波動的內在機理。結果表明，振幅較高的頻率集中在0~2.5 Hz，其中振幅最大的主頻率位于0.1 Hz附近，此外1.5 Hz和2.5 Hz處也存在較高的峰值；通過時域分析發現，增大吹氬量和拉速、或減小水口浸入深度和結晶器寬度將加劇液面波動；通過頻域分析發現，拉速、水口浸入深度、結晶器寬度與液面波動主頻率有較強的關聯性，說明三者均與液面波動的主要振動源高度相關。
關鍵詞：連鑄結晶器； 時頻分析； 液面波動； 主頻率； 水模型試驗
1 引言
連鑄結晶器是控制鑄坯品質的最后環節，鋼液在結晶器中冷卻凝固形成截面形狀一定的鑄坯。結晶器的液面波動情況會影響初生坯殼的均勻生長，初生坯殼上若存在局部厚度過小的區域，將在射流沖擊下形成表面裂紋，直接影響生產效率及質量。因此，探究不同工藝參數對結晶器液面波動的影響能夠在生產實踐中起到指導作用，具有一定實際意義。
近年來，國內外學者圍繞連鑄結晶器液面波動問題開展了大量研究工作，由于鋼液具有溫度高、能耗大、危險性強、難以觀察和測量的特點，實驗室中通常采用數值模擬方法或水模型試驗進行連鑄過程的相關研究。其中，LI Y等提出采用一種新型磁場布置方式抑制結晶器中的液面波動，并通過數值模擬詳細研究了該磁場對液面波動的抑制作用。薛瑞、伍旋等采用數值模擬方法分析了工藝參數對結晶器內流場的影響，表明拉速變化對液面流速的影響最為顯著，并通過水模型試驗驗證了模擬結果。馬超、YU S和WU Y等分析了水口傾角、水口結構、拉速、吹氬量等參數對結晶器內流場和液面波動的影響，揭示了結晶器中流場、氣泡運動及分布的主要影響因素和機理。胡群、田貴昌等研究了不同浸入式水口結構對液面波動及卷渣行為的影響，發現采用凹底、矩形、20°傾角水口時不易發生卷渣現象，并表明5孔水口在浸入深度為170 mm的大方坯結晶器中的使用效果優于直通水口。吳穎東等通過水模型試驗研究了拉速、吹氬量等工藝參數對結晶器液面波動和卷渣頻率的影響，發現吹氬量為0.8 L/min時的卷渣頻率最低。王志國等采用水模型試驗研究了不同角部形狀的板坯結晶器角部鋼液受工藝參數改變的影響，表明結晶器倒角的存在將增大角部鋼液流動速度，改善鑄坯質量。由于傳統水模型試驗經常受主觀因素與部分異常波動的干擾，近年來，時頻法成為了研究氣液兩相流波動特性的高效方法之一，其基本思想是通過設計時域和頻域的聯合函數來描述不同時間和頻率下波動值的能量密度或強度，分析得出各個時刻的瞬時頻率及其幅值。該方法提供了時域和頻域的聯合分布信息，闡明了波高頻率隨時間變化的關系，有效降低了傳統波高法的主觀性，能夠更為直觀、深入地揭示波動行為與不同工藝參數間的聯系。REN L等采集了結晶器表面流速、液面波動和夾雜物數量密度等相關數據，通過對比研究揭示了液面波動與表面缺陷之間的關聯。DU M等采集了氣液兩相流場中的波動信號，通過AOF-TFR時頻法提取了不同流態下的總能和時頻熵，發現總能和時頻熵對流態敏感，可作為流場流態的判據。JIANG Z等采用電磁傳感器和iba-Analyzer分析了大量不同鋼種的包晶鋼板坯連鑄過程在不同拉速、板坯寬度、保護渣物性下的結晶器液面波動數據，揭示了時頻信號主頻、等效振幅與鋼種碳含量、拉速、保護渣表面張力之間的關系，發現結晶器液面的異常波動為板坯鼓肚經過足輥區時產生的振動頻率接近結晶器中鋼液的自然頻率時引起的共振。

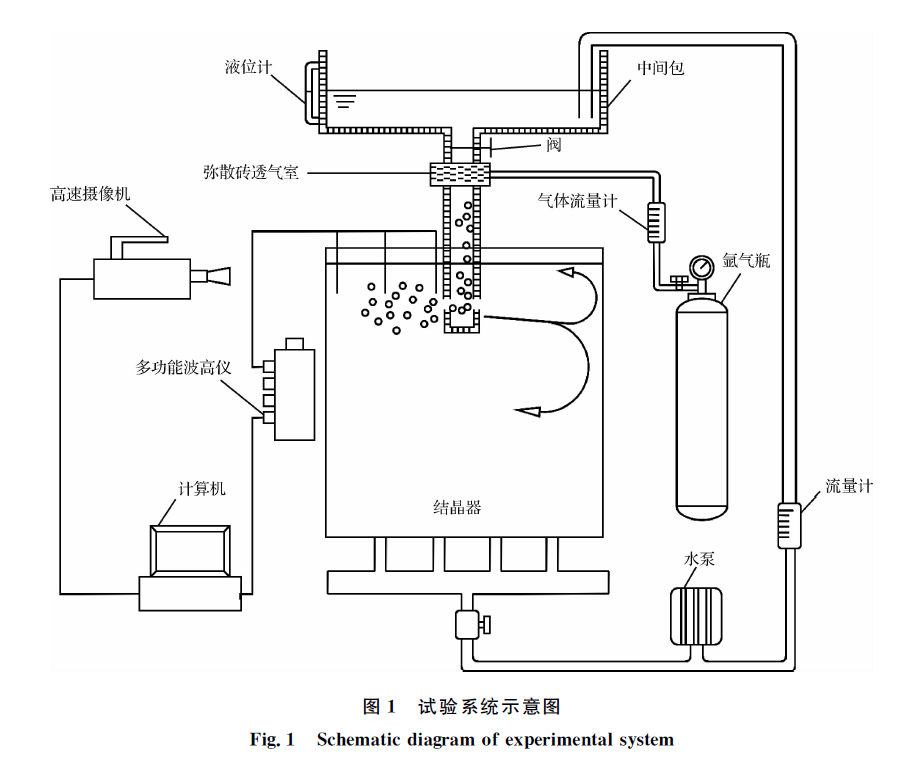

以往研究表明對液面波動進行時頻分析能更好了解工藝參數的影響，但研究工作大部分針對單一工況進行，且更關注工藝參數對液面波動的定性分析，缺乏定量研究。本文建立了吹氬連鑄結晶器水模型試驗系統，使用波高儀和高速攝像機采集不同工況下的液面波動數據并進行時頻分析，進而揭示液面波動產生機理及不同工藝參數的影響規律。
2 精選圖表
3 結論
基于水模型試驗，采用時頻分析方法從時域、頻域2個方面分析了吹氬量、拉速、水口浸入深度、結晶器寬度等參數對連鑄結晶器液面波動特性的影響規律，得到結論如下：
(1) 液面波動信號的時域、頻域波形圖能夠直觀地反映監測點處的波動情況，相較傳統波高法降低了主觀因素的影響，方便研究者對特定現象(如異常波動)做出分析。
(2) 工藝參數的改變會影響結晶器內上回流流動狀態與氣泡上浮過程，進而影響液面波動。通過時域分析可以發現，增大吹氬量和拉速或減小水口浸入深度和結晶器寬度將加劇液面波動，與頻域分析結果相吻合。

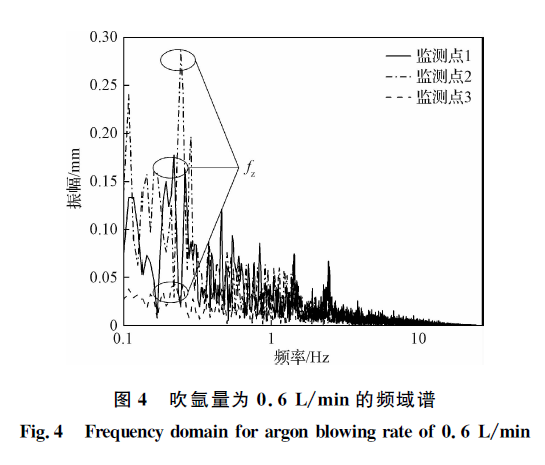

(3) 通過頻域分析可以發現，振幅較高的頻率集中在0~2.5 Hz，其中振幅最大的主頻率位于0.1 Hz附近，此外1.5 Hz和2.5 Hz處也存在較高的峰值。拉速、水口浸入深度、結晶器寬度與液面波動主頻率具有較強的關聯性，說明三者均與液面波動的主要振動源高度相關。
